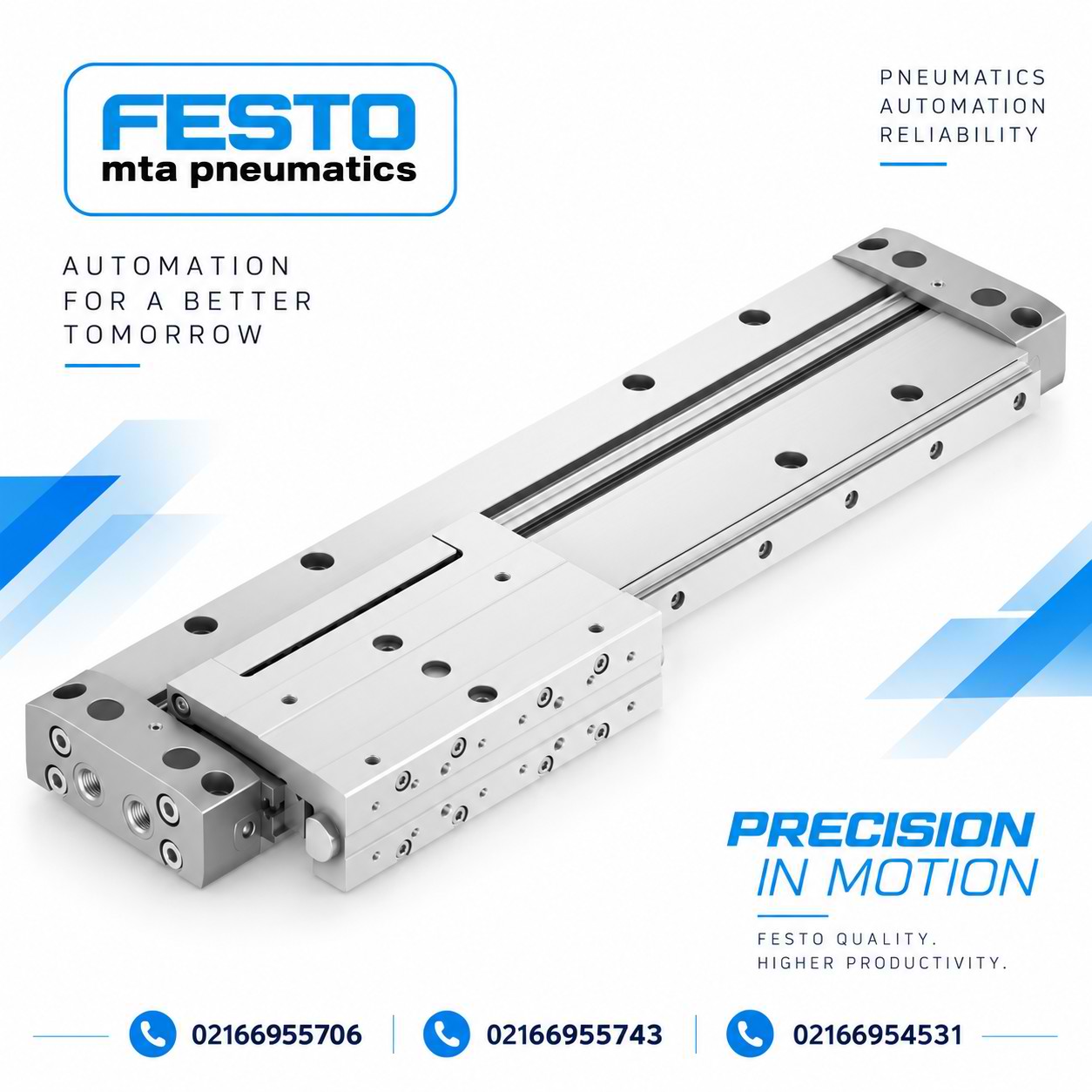

معرفی جک رادلس پنوماتیک FESTO DLGF

Festo DLGF very flat rodless pneumatic linear drive

کمپانی تولیدکننده: Festo
کشور برند: آلمان (Germany)
نوع محصول: جک رادلس پنوماتیک / Rodless Pneumatic Linear Drive
مکانیزم عملکرد: Mechanically Coupled / اتصال مکانیکی مستقیم
نوع عملکرد: دوطرفه / Double-Acting
دارای مدارک و مستندات فنی رسمی Festo
سری / مدل نامبر: DLGF
مدل‌های اصلی: DLGF-G / DLGF-KF
سایزهای اصلی: 20 / 25 / 32 / 40 mm
کورس قابل انتخاب: 50 تا 1000 mm
سیستم ضربه‌گیری: PPS / Self-Adjusting Pneumatic Cushioning
وضعیت محصول: Active Series / Current Festo Product Family

گارانتی اصالت و دو سال تعویض

موجودی انبار و ارسال ۲۴ ساعته

♦ بسته به مشخصات کالا تا ۷ روز قابل استرداد می‌باشد.
♦ تصوير نمايش داده شده بعنوان نمونه قابل عرضه مي باشد.

جک رادلس فستو FESTO DLGF چه مشخصاتی دارد و برای چه پروژه‌ای مناسب است؟

جک رادلس فستو FESTO DLGF یک اکچویتور پنوماتیک بدون شفت و کم‌ارتفاع برای ماشین‌آلات Compact است که در مدل‌های DLGF-G و DLGF-KF، سایزهای 20 تا 40 میلی‌متر و کورس تا 1000 میلی‌متر عرضه می‌شود.

جک رادلس فستو FESTO DLGF برای Pick & Place، مونتاژ و فضاهای محدود مناسب است.
انتخاب صحیح به Stroke، Bore، بار، ممان، سرعت و نوع Guide بستگی دارد.
مدل KF برای تحمل بار و ممان بیشتر و مدل G برای کاربردهای ساده‌تر یا دارای Guide خارجی مناسب‌تر است.

محصولات آکبند100%

100%

قیمت های رقابتی100%

100%

خدمات فروش100%

100%

گارانتی و پشتیبانی100%

100%

مشاوره فنی100%

100%

Reference Accuracy of Span

Turndown Ratio

Long-Term Stability ±0.2%

Total Installed Performance

رضایت مشتریان از خرید محصول جک رادلس فستو FESTO DLGF

برای انتخاب FESTO DLGF، مهم‌ترین مسئله ما تطبیق دقیق Part Number و Stroke با تجهیز موردنیاز پروژه بود. بررسی مدل، مشخصات فنی و تفاوت DLGF-G و DLGF-KF قبل از خرید باعث شد سفارش با اطمینان بیشتری نهایی شود.

مدیر نت – صنایع بسته‌بندی

در پروژه ما فضای نصب بسیار محدود بود و به یک جک رادلس کم‌ارتفاع نیاز داشتیم. بررسی ابعاد، فشار کاری، نوع Guide و شرایط نصب FESTO DLGF قبل از جایگزینی، از تغییرات اضافی در شاسی ماشین جلوگیری کرد.

سرپرست اتوماسیون – خطوط مونتاژ خودرو

برای ما صرفاً نیروی جک مهم نبود؛ بار خارج از مرکز و Moment وارد بر Slide نیز باید بررسی می‌شد. مقایسه فنی DLGF-G و DLGF-KF کمک کرد Configuration متناسب‌تری با مکانیزم ماشین انتخاب کنیم.

مسئول خرید – صنایع داروسازی

وجود اطلاعات منظم درباره Sensor، PPS، سرعت و Accessories باعث شد هماهنگی بخش مکانیک و کنترل پروژه ساده‌تر شود. قبل از سفارش توانستیم مدل DLGF را با شرایط واقعی سیکل ماشین تطبیق دهیم.

طراح ماشین‌آلات صنعتی

پس از نصب، مهم‌ترین نکته برای ما حرکت نرم و کنترل ضربه در انتهای کورس بود. بررسی Flow Control، Cushioning و شرایط بارگذاری قبل از افزایش سرعت خط، به راه‌اندازی کنترل‌شده‌تر FESTO DLGF کمک کرد.

مدیر تولید – کارخانه کاشی و سرامیک

DLGF را به‌دلیل محدودیت ارتفاع ماشین بررسی کردیم، اما قبل از خرید ابعاد CAD، Stroke و نحوه نصب نیز تطبیق داده شد. این بررسی فنی قبل از سفارش، ریسک تغییرات مکانیکی در مرحله مونتاژ را کمتر کرد.

تکنسین ارشد تاسیسات مکانیکی

مزایا جک رادلس FESTO DLGF چیست و قبل از خرید باید کدام نکات را بدانیم؟

1. طراحی بسیار کم‌ارتفاع:

ساختار Very Flat باعث می‌شود DLGF در ماشین‌هایی که فضای عمودی محدود دارند، نسبت به بسیاری از Rodless Cylinderهای متداول فضای کمتری اشغال کند.

2. امکان انتخاب G یا KF:

در پروژه‌ای که Guide خارجی دارید می‌توان DLGF-G را بررسی کرد؛ اگر خود Actuator باید بار و Moment را هدایت کند، DLGF-KF با Recirculating Ball Bearing Guide گزینه تخصصی‌تری است.

3. سیستم PPS:

ضربه‌گیری پنوماتیکی Self-adjusting در دو انتهای کورس، نیاز به تنظیم دستی مکرر Cushioning را در بسیاری از کاربردها کاهش می‌دهد.

4. انعطاف در طراحی پنوماتیک:

امکان Routing اتصالات هوا از موقعیت‌های مختلف، طراحی شیلنگ‌کشی در ماشین‌های Compact را ساده‌تر می‌کند.

معایب جک رادلس FESTO DLGF چیست و قبل از خرید باید کدام نکات را بدانیم؟

1. دامنه Stroke محدودتر:

سیستم Modular فعلی DLGF تا 1000 mm Stroke ارائه می‌شود؛ بنابراین برای محورهای چندمتری، خانواده‌هایی مانند DGC یا محصولات Long-Stroke رقبا باید بررسی شوند.

2. DLGF-G برای Moment بالا ساخته نشده است:

وزن کم بار به‌تنهایی تضمین‌کننده انتخاب G نیست؛ بار خارج از مرکز می‌تواند Moment زیادی ایجاد کند و استفاده از KF یا Guide خارجی را ضروری سازد.

3. نصب دقیق اهمیت زیادی دارد:

Flatness سطح، نحوه Support و Alignment مستقیماً روی اصطکاک و عمر Guide اثر دارند؛ به‌خصوص در نسخه KF، نصب مکانیکی ضعیف می‌تواند مزیت Guide دقیق را از بین ببرد.

چگونه جک رادلس FESTO DLGF را در 6 مرحله برای یک پروژه واقعی انتخاب کنیم؟

1. ابتدا فضای واقعی نصب را اندازه‌گیری کنید.

طول آزاد محور، ارتفاع مجاز و فضای موردنیاز برای اتصالات هوا و Accessories را مشخص کنید. مزیت اصلی DLGF زمانی معنا دارد که محدودیت ارتفاع یا Package Size واقعاً در پروژه وجود داشته باشد.

2. Travel واقعی را به Stroke موردنیاز تبدیل کنید.

فقط فاصله نقطه A تا B را ننویسید؛ Clearance، محل Stop و فضای Tooling را نیز در نظر بگیرید. DLGF فعلی با Strokeهای Modular از 50 تا 1000 mm ارائه می‌شود.

3. Force را با فشار واقعی ماشین محاسبه کنید، نه فقط 6 bar کاتالوگ.

اگر فشار Dynamic کنار Actuator از فشار شبکه کمتر باشد، Force واقعی نیز پایین‌تر خواهد بود. افت فشار Valve، Tubing و Fitting باید دیده شود.

4. مرکز جرم را پیدا کنید و Moment را بررسی کنید.

اگر بار روی براکت بلند نصب شده، فقط وزن را وارد محاسبه نکنید. Mx، My و Mz می‌توانند تعیین کنند که DLGF-G کافی است یا باید به DLGF-KF بروید.

5. سرعت و انرژی انتهای کورس را بررسی کنید.

در Load و Speed بالاتر، PPS ممکن است به‌تنهایی کافی نباشد. قبل از بالا بردن سرعت ماشین، امکان استفاده از Hydraulic Shock Absorber را بررسی کنید.

6. در پایان Order Code و CAD را با طراحی تطبیق دهید.

Guide، Bore، Stroke، PPS، Position Sensing و Optionهای محصول را قبل از خرید نهایی کنید و CAD رسمی را روی Assembly ماشین قرار دهید. این مرحله ساده می‌تواند از خرید Configuration اشتباه جلوگیری کند.
