بوبین MSFG فستو

شیر برقی یا سلونوئید ولو (solenoid valve)

یکی از پرکاربردترین تجهیزاتی که در مدارات و خطوط عبوری سیالات در سیستم های خانگی و صنعتی مورد استفاده قرار می گیرند، شیرهای برقی یا سلونوئید ولوها هستند. یکی از نمونه های معتبر و با کیفیت از شیرهای برقی موجود در بازار تجهیزات صنعتی، شیر برقی فستو یا Festo solenoid valve است.

سامانه های هوای فشرده

شیرهای برقی در انواع سیستم های گرمایشی و سرمایشی منازل و واحدهای تولیدی، صنعتی و تجاری، استخرهای شنا، سیستم های آبیاری در کشاورزی، فناوری ها و سامانه های هوای فشرده، تجهیزات پزشکی و دندانپزشکی و … استفاده می شوند.

شیرهای برقی یا سلونوئید ولوها نقش عامل اجرایی و کنترل کننده در خطوط صنعتی و غیر صنعتی را بازی می کنند. از آن جایی که این شیرها وظیفه متوقف کردن حرکت یا ایجاد جریان سیالات در مسیرها و لوله ها را بر عهده دارند، می بایست توانایی مقاومت در برابر پویایی حرکت و نیروها و فشارهای بالایی که سیالات هنگام عبور از خطوط وارد می آورند را داشته باشند. از این رو می بایست به گونه ای ساخته شوند که کاملاً محکم، بادوام و قابل اطمینان باشند.

شاید در ابتدای امر این سؤال برایتان مطرح شود که سلونوئید ولو چیست؟ در ادامه پاسخ مفید و مختصری به این سؤال خواهیم داد.

سیستم های گرمایشی و سرمایشی

سلونوئید ولو چیست؟

سلونوئید در واقع همان قطعه سیم پیچ درون شیر برقی است. این قطعه عملکردی مشابه آهن ربا خواهد داشت. سلونوئید در یک شیر برقی وظیفه تبدیل انرژی الکتریکی به انرژی مکانیکی را بر عهده دارد. سلونوئید انرژی الکتریکی ورودی به شیر برقی را دریافت می کند و با استفاده از آن، یک میدان مغناطیسی تولید می کند و سپس این میدان مغناطیسی موجب بروز حرکت خطی مورد انتظار شیر برقی می شود. شیرهای برقی می توانند کاربردی به عمومیت روشن کردن یک سوئیچ هنگام استارت اتومبیل را داشته باشند.

سلونوئید ولو چیست؟

تا به این جای مقاله حتماً متوجه شده اید که سلونوئید ولوها بسیار کاربردی و مفید هستند و تقریباً در همه چیز مورد استفاده قرار می گیرند و شاید بتوان گفت جزء جدایی ناپذیر صنعت هستند. در طراحی و ساخت تجهیزات اتوماتیک کارخانه ها و کارگاه های تولیدی و صنعتی از سلونوئید بهره گیری می شود.

شاید برایتان جالب باشد اگر بدانید در ساختار فنی اسلحه های پینت بال و همچنین در زنگ ساده درب خانه ها، از شیر برقی یا سلونوئید ولو استفاده می شود. در شاکله زنگ درب منازل، یک پیستون فلزی وجود دارد. وقتی پس از فشردن دکمه زنگ، جریان الکتریکی وارد مدار می شود، میدان مغناطیسی حاصل از سلونوئید موجب ایجاد حرکت در پیستون فلزی می شود و برخورد پیستون با میله تولید صدا، سبب ایجاد صدای زنگ و شنیدن آن توسط گوش ما می شود.

استعلام قیمت و خرید شیر برقی فستو

جهت مشاوره و خرید انواع محصولات solenoid valve با کارشناسان این شرکت تماس حاص فرمایید.

شیرآلات برقی یا سلونوئید ولو پنوماتیک فستو آلمان، به دلیل کیفیت ساخت و ماندگاری بالا، در تمام بخش های صنعتی اعم از صنایع زیر قابل بهره گیری و کاربرد می باشند.

  • صنایع غذایی و بسته بندی
  • صنایع خودرو
  • الکترونیک
  • صنایع چوب
  • صنعت نساجی
  • اتوماسیون فرآیند
  • و …
ولو پنوماتیک فستو آلمان

شرکت آلمانی Festo به عنوان یکی از برترین و ممتازترین شرکت های جهان در زمینه طراحی و تولید شیرهای برقی، همیشه متعهد به ارائه شیرهای با کیفیت بالا بوده و شیرهایی با تنوع گسترده و کیفیت و کارایی بالا را در سراسر جهان تأمین می کند.

در تجهیزات صنعتی و شیرهای برقی تولیدی شرکت آلمانی Festo، بسته به کاربرد موردنیاز صنایع مختلف می توانید طیف متنوعی از انواع شیرهای کنترل جهت، شیرهای تناسبی، شیرهای اطمینان، شیرهای سوئیچینگ سریع، شیرهای رسانه ای و شیرهای فرآیند که نحوه عملکرد آن ها به صورت الکتریکی، پنوماتیک، مکانیکی یا دستی می باشد، قابل مشاهده و تهیه می باشند.

شیرهای پنوماتیک با کیفیتی متفاوت و با بهترین قیمت

کمپانی festo انواع شیرهای برقی را برای کاربردهای مختلف طراحی و تولید و ارائه می کند. شیرهای برقی بادی فستو، شیرهای برقی کنترل جریان، شیرهای برقی ویسکر، شیرهای سلونوئید پنوماتیک، شیر برقی فستو یک و دو طرفه، شیرهای برقی غلتکی، شیرهای توپی محرک، شیر برقی فستو خروجی سریع، شیرهای اهرم دستی و … نمونه هایی از طیف وسیع تولیدات برند فستو هستند.

پارامترهای کلیدی شیرهای پنوماتیک

سلونوئید ولوهای پنوماتیک فستو آلمان، شیرهای برقی با بازدهی و دوام بالا هستند و نحوه فعال شدن این شیرها به صورت پنوماتیک می باشد. هر یک از شیرهای برقی فستو علاوه بر نوع منحصر به فردی که دارند، از پارامترهای کلیدی برخوردارند که آن ها را مناسب کاربردها و برنامه های ویژه ای می کند.

این پارامترها عبارتند از:

  • اندازه نخ اتصال
  • نوع کنترل (شیرهای الکتریکی، مکانیکی یا پنوماتیک)
  • سرعت جریان اسمی (لیتر استاندارد در دقیقه)
  • حداکثر فشار
  • دمای محیط
  • و …

در رابطه با قیمت شیر بادی Festo باید گفت که این قیمت رابطه مستقیمی با مشخصات شیر، نوع پارامترها و مشخصات منحصر به فرد آن، ابعاد شیر و ویژگی های کاربردی آن دارد.

ویژگی هایی که از محصولات و نمایندگی های برند Festo انتظار می رود شامل کیفیت عالی و پشتیبانی جامع مهندسی است. نمایندگی محصولات فستو می تواند کاتالوگ کامل شیرهای برقی پنوماتیک Festo، لوله های پنوماتیک Festo و اتصالات پنوماتیک Festo را ارائه دهد.

پارامترهای کلیدی شیرهای پنوماتیک

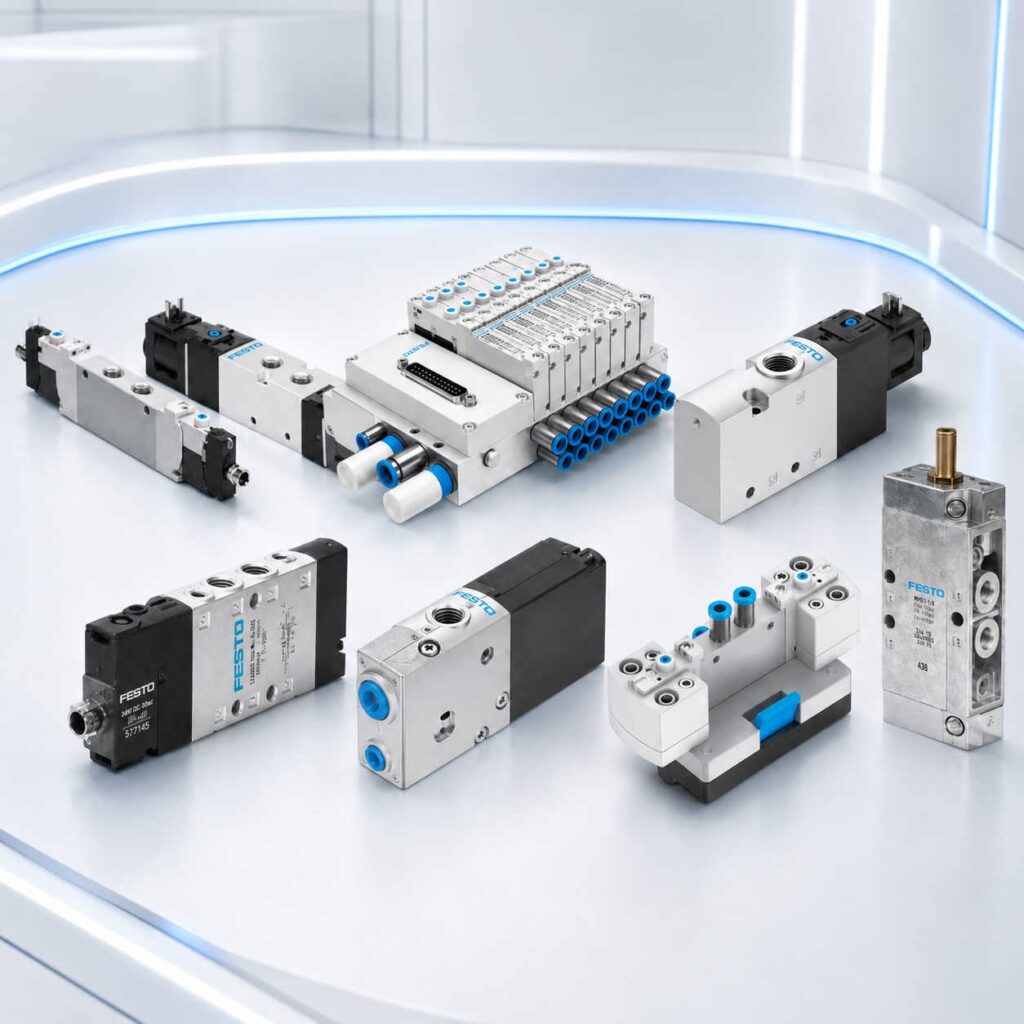

انواع و گستره شیرهای تولیدی برند Festo

 FESTO مجموعه وسیعی از شیرهای برقی خانگی و صنعتی را تولید می کند که از این بین می توان به نمونه های زیر اشاره کرد:

  • سوپاپ های کنترل جهت دار الکتریکی و پنوماتیک: سری شیر برقی فستو تکی MFH، شیر برقی فستو دوتایی JMFH، VUVG / VUVS و شیر پنوماتیک VUWG و غیره.
  • شیرهای کنترل جهت دار به صورت مکانیکی و دستی: سری RW / O سوپاپ اهرم گردان، شیر پنوماتیک VL/O و غیره
  • شیرهای کنترل جریان: سری GRLA شیر کنترل جریان یک طرفه و غیره
  • سوپاپ های فرآیند و رسانه فعال شده برقی: شیر سری VZWD 2/2، دیافراگم VZWF 2/2-way سوپاپ و غیره
  • سوپاپ های خاموش: سری سوپاپ عدم بازگشت HGL، شیرهای منطقی OS / ZK و غیره
  • ترمینال های شیر VTUG
  • شیرهای برقی سری VSNG.
  • شیرهای برقی تناسبی: سری MPYE و غیره
  • و …

شیر پنوماتیک VUWG و ترمینال های شیر VTUG در ترکیب با یکدیگر مورد استفاده قرار می گیرند که مزایای زیر را دارد:

  • جریان بیشتر در فضای کمتر.
  • سیستم کارتریج بسیار بادوام و قابل اعتماد.
  • نصب آسان.
  • برخورداری از صفحه آداپتور الکترونیکی که امکان چندین اتصال الکتریکی را دارد.
  • LED یکپارچه 360 درجه برای تشخیص.
  • فنر برگشت مکانیکی برای کاربردهای خلأ و امنیتی.
  • محرک های VUWG پنوماتیک برای شیرآلات.
انواع و گستره شیرهای تولیدی برند Festo

شیر برقی فستو چگونه کار می کند؟

سلونوئید ولو فستو یک شیر برقی است که از یک سیم پیچ الکتریکی (سلونوئید) و یک هسته فرو مغناطیسی که متحرک است (پیستون)، تشکیل شده است. پیستون در شیر برقی در مرکز سلونوئید جانمایی شده است. در حالتی که شیر برقی فستو خاموش است، پیستون از طریق یک روزنه یا دریچه بسته می شود.

زمانی که سیم پیچ با دریافت جریان الکتریکی اقدام به تولید میدان مغناطیسی می کند، قدرت میدان مغناطیسی باعث می شود نیروی بالا برنده ای از طریق پیستون به روزنه یا دریچه وارد شود و دریچه باز شود. این بیان مختصر و مفیدی از نحوه عملکرد شیر برقی فستو می باشد.

اجزای شیر برقی فستو عبارتند از:

  • سیم پیچ یا سلونوئید یا بوبین
  • آرماتور
  • حلقه سایه زنی یا کویل
  • پیستون
  • مهر و موم (مهر و موم های به کار رفته در شیرهای برقی می توانند از جنس هایی نظیر فلز و لاستیک تولید شوند. به منظور کنترل راحت تر آن ها، این مهر و موم ها می توانند مجهز به رابط های الکتریکی باشند.)
  • بدنه شیر (جنس بدنه شیر برقی فستو می بایست به گونه ای در نظر گرفته شود که در اثر برخورد با سیالات عبوری و نیز محیط پیرامون آن، دچار تغییر حالت و تغییر رنگ و هر نوع واکنش شیمیایی دیگری نشود. معمولاً برای تولید بدنه شیر برقی از موادی همچون پلاستیک بادوام و مرغوب، برنج، فولاد ضد زنگ، آلومینیوم و … استفاده می شود.)
  • و …

هنگامی که شیر برقی فستو در حالت باز قرار داشته باشد با نماد N.O مشخص می شود و زمانی که در حالت بسته قرار می گیرد، با نماد N.C مشخص می شود.

همانطور که پیشتر اشاره شد در حالتی که شیر برقی بسته باشد، حرکت خطی پیستون در اثر میدان مغناطیسی تولید شده توسط سلونوئید، موجب باز شدن مهر و موم شیر برقی شده و به این صورت روزنه یا دریچه باز می شود و به این صورت مجوز جریان یافتن سیال صادر می گردد.

حال باید گفت در حالتی که شیر برقی فستو بسته باشد، این حرکت خطی پیستون به سمت پایین انجام خواهد شد و باعث می شود تا مهر و موم شیر برقی، روزنه یا دریچه شیر را ببندد و مانع از جریان پیدا کردن سیال شود. حلقه های سایه زنی یا کویل ها نقش جلوگیری از بروز لرزش در سیم پیچ های نوع AC را ایفا می کنند.

شیر برقی فستو چگونه کار می کند؟

انواع شیر برقی فستو

شیرهای برقی در دسته های مختلفی طراحی و تولید می شوند. جریان الکتریکی مورد استفاده در آن ها، میزان قدرت و انرژی تولید شده از میدان مغناطیسی سلونوئید شیرها، ساختار عملکردی که به منظور جریان یافتن یا توقف سیال از آن بهره گیری می کنند (مانند عملکرد خطی، محرک های آرماتور چرخشی و …) و نوع سیالی که قابل عبور از شیرهای برقی می باشد و … همگی عواملی هستند که می توانند سبب تفاوت در انواع شیرهای برقی شوند.

شیر برقی فستو یا Festo solenoid valve می تواند از یک طرح دو پورت برای تنظیم جریان استفاده کند یا از یک طرح سه یا چند پورت برای جابجایی جریان بین پورت ها استفاده کند. چند شیر برقی فستو را می توان روی یک منیفولد کنار هم قرار داد.

انواع شیر برقی فستو

در بین تجهیزات صنعتی با کاربری مشابه، سلونوئید ولوها، از بیشترین مؤلفه های کنترلی به منظور آزاد کردن یا مسدود کردن مسیر سیالات و نیز تعیین میزان و حدود ترکیب آن‌ها، بهره گیری می کنند. از جمله مزایا و برتری های سلونوئید ولوها در بین سایر گزینه ها، می توان به موارد زیر اشاره کرد:

  • عمر طولانی
  • قدرت کنترل و نظارت بالا
  • قابلیت اطمینان بسیار مطلوب
  • سازگاری با مواد و انواع سیالات
  • سوئیچینگ سریع همراه با تأمین ایمنی مورد نظر
  • طراحی بهینه و جمع و جور
Festo solenoid valve

شیر برقی فستو 2 طرفه

یک شیر برقی فستو دو طرفه، به دو پورت تحت عنوان پورت ورودی و پورت خروجی تجهیز شده است. در این نوع از شیرهای برقی، یک علامت پیکان درج شده است که بیانگر جهت جریان است. در واقع به منظور کسب بهترین عملکرد از این شیرها، لازم است شیر به گونه ای قرار داده شود که جریان سیال از پورت ورودی به پروت خروجی انجام شود.

شیر برقی فستو 2 طرفه

شیر برقی فستو 3 طرفه

یک شیر 3 طرفه دارای سه پورت اتصال است. وقتی نام شیر برقی 2/3 (شیر برقی فستو 3 به 2) را می شنوید، به این معناست که شیر مورد نظر دارای سه پورت است و همچنین به طور معمول، دارای 2 حالت (موقعیت) است که می تواند در آن موقیعت ها قرار گیرد؛ بنابراین، بین دو مدار مختلف سوئیچ می شود.

شیر برقی فستو چهار طرفه

این شیرها دارای چهار یا پنج اتصال لوله هستند که معمولاً پورت نامیده می شوند. یکی درگاه ورودی فشار است و دو مورد دیگر درگاه های سیلندر هستند که فشار را به سیلندر یا محرک دوگانه وارد می کنند و یک یا دو خروجی فشار خروجی را از سیلندرها خارج می کنند. این شیرها سه نوع ساخت دارند. شیر برقی فستو منفرد، شیر برقی فستو دوتایی یا اپراتور هوای منفرد.

شیر برقی فستو معمولی بسته

عملکرد شیر برقی فستو از نوع معمولی بسته، به همان صورتی است که در بخش نحوه عملکرد شیرهای برقی در حالتی که میدان مغناطیسی ایجاد شده توسط سیم پیچ موجب حرکت رو به بالای پیستون شیر برقی و باز کردن دریچه شیر و اجازه عبور سیال می شود، عنوان شد.

شیر برقی فستو معمولی باز

عملکرد شیر برقی فستو از نوع معمولی بسته، از همان روشی الگو می گیرد که در بخش نحوه عملکرد شیرهای برقی در حالتی که میدان مغناطیسی ایجاد شده توسط سیم پیچ موجب حرکت رو به پایین پیستون شیر برقی و بستن دریچه شیر و متوقف کردن جریان سیال می شود، توضیح داده شد.

از شیر برقی فستو معمولاً باز، در مواقعی بهره گیری می شود که نیاز است شیر برقی برای مدت زمان بیشتری در حالت باز قرار داشته باشد. در واقع استفاده از این نوع شیرها در چنین کاربردهایی موجب صرفه جویی در مصرف انرژی خواهد شد.

شیر برقی فستو 3 طرفه

اصول کار شیر برقی فستو

شیر برقی فستو با عملکرد مستقیم

شیر های برقی با عملکرد مستقیم، دارای یک اصل ساده عملکردی هستند. برای یک شیر بسته به طور معمول، بدون برق، پیستون، دهانه سوراخ را با مهر و موم شیر مسدود می کند. وجود یک فنر، این بسته شدن را اجباری می کند. وقتی نیرو به سیم پیچ وارد می شود، یک میدان الکترومغناطیسی ایجاد می کند و پیستون را به سمت بالا جذب می کند و بر نیروی فنر غلبه می کند. این حرکت، روزنه را باز می کند و به سیالات اجازه می دهد تا از طریق آن عبور کنند.

یک شیر باز معمولاً همان اجزا را دارد، اما برعکس عمل می کند. فشار ماکزیمم در عملیات جریان سیال و نیز میزان دبی جریان سیال رابطه مستقیمی با قدرت میدان مغناطیسی و همچنین قطر دریچه یا روزنه شیر دارد. معمولاً از شیر برقی فستو با عملکرد مستقیم، در خطوطی که دبی نسبتاً کمی مورد انتظار است، به کارگیری می شود.

شیر برقی فستو با عملکرد مستقیم

ویژگی های خاص شیر برقی فستو

شیرهای برقی یا سلونوئید ولوها ویژگی هایی دارند که آن ها را مناسب و ایده آل برای مصارف خانگی و صنعتی می کند.

  1. یکی از مهم ترین مشخصات شیرهای برقی فستو، صرفه جویی در مصرف انرژی از طریق کاهش توان الکتریکی است. در واقع در چرخه عملکرد شیر برقی از یک پالس جریان کوتاه به منظور باز کردن شیر و اجازه عبور جریان یا بستن شیر و توقف جریان سیال استفاده می شود.
  2. از دیگر ویژگی های شاخص شیر برقی فستو، تحمل فشار بالا در حدود 250 بار است. این ویژگی، شیرهای برقی را برای مصارف با دبی و فشار بالا مناسب و قابل اطمینان می سازد.
  3. نکته مهم در تأمین ایمنی فرآیند توسط شیرهای برقی این است که این شیرها مجهز به قابلیت لغو دستی هستند. در واقع در شرایطی که قطعی برق رخ دهد، با ویژگی لغو دستی می توان عملکرد شیر را کنترل نمود.
  4. هنگامی که چند نوع سیال برای عبور از شیر برقی وجود دارند و برخی از آن ها از نوع تهاجمی و خورنده هستند، می توان با استفاده از امکان جداسازی سیالات هنگام عبور، مانع تداخل آن ها و بروز اتفاقات نامطلوب شد.
  5. اگر تصمیم به تهیه شیر برقی با حداکثر صرفه جویی در انرژی و هزینه را دارید، شیرهای برقی فستو از مناسب ترین گزینه های پیش رو هستند. این شیرها قابلیت تنظیم زمان دارند و می توانید برنامه مورد نظر را از طریق پیچ تنظیم زمان، در بازه زمانی مورد نظرتان اجرا کنید.
  6. موقعیت عملکردی شیر و حالتی که شیر در آن قرار دارد (روشن یا خاموش بودن) را می توان توسط وضعیت سوئیچینگ با یک سیگنال باینری نشان داد.
  7. از مشخصه های بسیار جذاب شیرهای برقی، کم صدا بودن آن ها در طول مدت زمان عملیات است. در واقع ساختار این شیرها به گونه ای در نظر گرفته شده است که طراحی میرایی به منظور کاهش سر و صدا را در بر بگیرد.
ویژگی های خاص شیر برقی فستو

تأییدیه های شیر برقی فستو

بسته به نوع کاربرد مورد انتظار از سلونوئید ولو Festo یا شیر برقی فستو، ممکن است به تأییدیه های خاصی برای عرضه و ارائه شیر برقی در بازارهای جهانی نیاز باشد. داشتن یک شیر برقی با تأییدیه های خاص آن، این اطمینان را برای کارفرما حاصل می کند که عملکردهای موردنیاز برنامه اش به درستی تأمین خواهند شد. تأییدیه های معمول برای شیر برقی فستو عبارتند از:

  • UL / UR: آزمایشگاه های Underwriters محصولات را با توجه به ایمنی آن‌ها بررسی و تأیید می کند.
  • آب آشامیدنی: اطمینان حاصل می کند که شیر تولید شده، برای استفاده در خطوط و فرآیندهای تأمین آب آشامیدنی مناسب است. این خود شامل چند نوع تأییدیه مخصوص می باشد.
  • FDA: تأییدیه از سازمان غذا و دارو.
  • ATEX: گواهینامه ATEX برای محافظت در برابر انفجار ارائه می شود.
  • گواهینامه CE: گواهینامه CE به معنای انطباق با الزامات ایمنی، بهداشت و حفاظت از محیط زیست برای همه محصولات در منطقه اقتصادی اروپا است.
  • تأییدیه گاز: شیرهای مربوط به کاربردهای گاز دارای تأییدیه DVGW برای استفاده در وسایل گازسوز به عنوان شیر خاموش کننده خودکار هستند.
  • درجه بندی IP: درجه بندی IP یک شیر برقی، حفاظت از آن در برابر گرد و غبار و … را توضیح می دهد.
  • و …

شیر برقی فستو با عملکرد نیمه مستقیم

شیر های برقی با عملکرد نیمه مستقیم، خواص شیرهای مستقیم و غیر مستقیم را با هم ترکیب می کنند. به نظر می رسد این شیرها، شبیه شیر های غیرمستقیم هستند و همچنین از یک غشای متحرک با یک دهانه کوچک و محفظه های فشار در دو طرف برخوردار هستند. در واقع تفاوت آن ها در این است که در شیرهای برقی با عملکرد نیمه مستقیم، پیستون برقی مستقیماً به غشا اتصال داده می شود.

هنگامی که پیستون بلند می شود، غشا را مستقیماً بلند می کند تا شیر باز شود. در همان زمان، دهانه دوم توسط پیستون باز می شود که قطر آن کمی بیشتر از روزنه اول در غشا است. این باعث می شود فشار در محفظه بالای غشا کاهش یابد. در نتیجه، غشا نه تنها توسط پیستون، بلکه با اختلاف فشار نیز بلند خواهد شد.

این ترکیب منجر به شکل گیری شیری می شود که می تواند دبی های نسبتاً زیاد را کنترل کند. غالباً، شیرهای نیمه مستقیم کار شده دارای سیم پیچ های قوی تری نسبت به شیرهای غیر مستقیم هستند. سوپاپ های نیمه مستقیم را شیرهای برقی کمک لیفت نیز می نامند.

شیر برقی فستو با عملکرد نیمه مستقیم

شیر برقی فستو با عملکرد غیرمستقیم (سروو)

شیر های برقی غیر مستقیم (که به صورت سروو کار می کنند) از اختلاف فشار محیط بر روی شیرهای ورودی و خروجی، برای باز و بسته شدن شیر استفاده می کنند. درگاه های ورودی و خروجی توسط غشای لاستیکی از هم جدا می شوند که دیافراگم نامیده می شود. غشا دارای یک سوراخ کوچک است تا سیال بتواند از قسمت ورودی به محفظه فوقانی جریان یابد.

برای یک شیر برقی فستو با عملکرد غیرمستقیم که به طور معمول بسته شده است، فشار ورودی و فنر نگهدارنده بالای غشا، بسته بودن شیر را تضمین می کند. محفظه بالای غشا توسط یک کانال کوچک به پورت فشار کم متصل می شود. این اتصال در موقعیت بسته، توسط پیستون و مهر و موم مسدود می شود. قطر این روزنه پایلوت از قطر سوراخ غشا بزرگتر است.

وقتی انرژی برقی ایجاد می شود، روزنه پایلوت باز می شود که باعث افت فشار بالای غشا می شود. به دلیل اختلاف فشار در دو طرف غشا، غشا برداشته شده و سیال می تواند از درگاه ورودی به درگاه خروجی جریان یابد. یک شیر باز معمولاً همان اجزا را دارد، اما برعکس عمل می کند.

محفظه فشار اضافی بالای غشا مانند تقویت کننده عمل می کند، بنابراین یک سلونوئید کوچک هنوز هم می تواند سرعت جریان زیادی را کنترل کند. شیر برقی فستو غیر مستقیم فقط برای جریان رسانه در یک جهت استفاده می شود.

شیر برقی فستو با عملکرد غیرمستقیم (سروو)

معیارهای انتخاب شیر برقی فستو متناسب با کاربرد مورد نظر

قبل از انتخاب شیر برقی فستو ضروری است که متوجه نیاز اصلی فعالیت مورد نظر خود شده باشید. برخی از معیارهای مهم انتخاب به شرح زیر است:

نوع شیر برقی فستو: تعیین کنید که آیا فعالیت و کاربرد مورد نظر شما به شیر برقی فستو دو طرفه یا 3 طرفه و یا دیگر انواع آن احتیاج دارد.

جنس شیر برقی: مواد محفظه و بدنه شیر را بر اساس خصوصیات شیمیایی و دمای محیط قابل استفاده و در واقع محیطی که شیر در آن قرار دارد تعیین کنید. برنج معمولاً برای محیط خنثی استفاده می شود. فولاد ضد زنگ مقاومت خوبی در برابر مواد شیمیایی، دما و فشار دارد.

از PVC و پلی آمید نیز معمولاً استفاده می شود زیرا مقرون به صرفه هستند. همچنین این مواد در کاربردهایی که در آن ها مواد شیمیایی تهاجمی وجود دارند، استفاده می شوند. توجه داشته باشید که قطعات مکانیکی مانند پیستون از جنس استنلس استیل و فنر با محیط تماس دارند، در نتیجه باید سازگار با محیط پیرامون باشند.

مواد مهر و موم: مواد مهر و موم باید بر اساس خواص شیمیایی و درجه حرارت محیط انتخاب شود. NBR، EPDM و PTFE (تفلون) گزینه های رایج هستند.

ولتاژ: شیرهای برقی در نسخه های AC و DC موجود هستند که هر یک از این موارد مشخصات، مزایا و معایب خاص خود را دارند. برای انتخاب سیم پیچ AC یا DC نیز می بایست به شرایط و ویژگی های کاربرد موردنظرتان و انتظاری که از شیر برقی فستو دارید توجه نمایید.

عملکرد سوپاپ: بسته به مدت زمان کار، می توانید یک شیر معمولاً باز یا بسته را انتخاب کنید. اکثر شیرهای برقی به طور معمول بسته هستند. اگر زمان باز شدن شیر بیشتر از زمان بسته شدن باشد، یک شیر باز معمولاً ترجیح داده می شود و برعکس. در چنین شرایطی البته نوع شیر برقی فستو قفل شونده نیز می تواند به عنوان یک گزینه مطلوب مطرح شود.

فشار: شیر باید بتواند حداکثر فشار لازم برای کاربرد موردنظر را تحمل کند. یادآوری می شود که حداقل فشار وارده نیز به همان اندازه مهم است، زیرا دیفرانسیل فشار بالا می تواند باعث خرابی شیر شود.

نوع عملکرد: تعیین کنید که برنامه شما به شیر برقی فستو مستقیم، غیر مستقیم یا نیمه مستقیم نیاز دارد.

دما: اطمینان حاصل کنید که مواد شیر می توانند حداقل و حداکثر درجه حرارت مورد نیاز برنامه شما را تحمل کنند. در نظر گرفتن دما همچنین برای تعیین ظرفیت شیر برقی ضروری است، زیرا بر ویسکوزیته و جریان سیال تأثیر می گذارد.

زمان پاسخگویی: زمان پاسخگویی سوپاپ، مدت زمان لازم برای رفتن سوپاپ از حالت باز به حالت بسته یا بالعکس است. شیرهای برقی کوچک با عملکرد مستقیم بسیار سریع تر از شیرهای نیمه مستقیم یا غیر مستقیم عمل می کنند.

تأییدیه ها: اطمینان حاصل کنید که شیر برقی فستو بسته به نوع کاربری آن گواهینامه و تأییدیه های معتبر را دارا می باشد.

درجه حفاظت: اطمینان حاصل کنید که شیر دارای درجه IP مناسب برای محافظت در برابر گرد و غبار، مایعات خورنده، رطوبت و … است.

زمان پاسخگویی سوپاپ

چگونه شیر برقی فستو را انتخاب کنم؟

هنگام انتخاب شیر برقی فستو، مهم است که سیال عبوری از آن را بشناسید. بسته به نیاز سیال و جریان، مواد، اندازه روزنه، دما، فشار، ولتاژ، زمان پاسخ گویی و گواهینامه مورد نیاز برای برنامه خود، شیر برقی متناسب و مطلوب را انتخاب کنید.

کاربردهای شیر برقی فستو

کاربردهای شیر برقی فستو خانگی و صنعتی عبارتند از:

  1. در سیستم های گرمایشی و سرمایشی خانگی و صنعتی از شیرهای برقی استفاده های فراوانی به عمل می آید. در واقع این اجزاء، نقش مهمی را در خنک سازی در فصول گرم و ایجاد فضایی با دمای مطلوب در فصول سرد سال ایفا می کنند.
  2. از سلونوئید ولوهای پنوماتیک فستو در سیستم های کشاورزی و آبیاری بهره گیری می شود. از آن جایی که این شیرها مجهز به پیچ تنظیم زمان هستند، می توان در مصرف آب نیز در این صنایع صرفه جویی کرد.
  3. در تجهیزات و لوازم بسیار کاربردی در منازل نظیر ماشین های لباسشویی و ظرفشویی جهت ورود و خروج آب از شیر برقی فستو می توان استفاده کرد.
  4. شاید برایتان جالب باشد که بدانید شیرهای برقی در سامانه های تصفیه هوا نیز قابل کاربرد هستند. در واقع آن ها اجازه ورود هوای تمیز و خروج هوای آلوده را صادر می کنند.
  5. تجهیزات پزشکی و دندانپزشکی از شیر برقی فستو برای کنترل جریان، جهت و فشار مایعات مورد استفاده در یونیت ها و سایر دستگاه ها استفاده می کنند.
  6. و …
کاربردهای شیر برقی فستو

سؤالات متداول

شیر برقی فستو یکی از نمونه های معتبر موجود در بازار است که در ادامه به 9  سوال آن می‌پردازیم و جواب های آن را به صورت علمی بیان می‌کنیم.

1-شیرهای برقی چه نوع تجهیزاتی هستند؟

شیرهای برقی یا سلونوئید ولوها نقش عامل اجرایی و کنترل کننده در خطوط صنعتی و غیر صنعتی را بازی می کنند. از آن جایی که این شیرها وظیفه متوقف کردن حرکت یا ایجاد جریان سیالات در مسیرها و لوله ها را بر عهده دارند، می بایست توانایی مقاومت در برابر پویایی حرکت و نیروها و فشارهای بالایی که سیالات هنگام عبور از خطوط وارد می آورند را داشته باشند. از این رو می بایست به گونه ای ساخته شوند که کاملاً محکم، بادوام و قابل اطمینان باشند.

2-عملکرد شیرهای برقی به چه صورت است؟

سلونوئید ولو فستو یک شیر برقی است که از یک سیم پیچ الکتریکی (سلونوئید) و یک هسته فرومغناطیسی که متحرک است (پیستون)، تشکیل شده است. پیستون در شیر برقی در مرکز سلونوئید جانمایی شده است. در حالتی که شیر برقی فستو خاموش است، پیستون از طریق یک روزنه یا دریچه بسته می شود.

زمانی که سیم پیچ با دریافت جریان الکتریکی اقدام به تولید میدان مغناطیسی می کند، قدرت میدان مغناطیسی باعث می شود نیروی بالا برنده ای از طریق پیستون به روزنه یا دریچه وارد شود و دریچه باز شود.

3-تقسیم بندی انواع مختلف شیرهای برقی فستو چگونه است؟

  • شیر برقی فستو دو طرفه یا دو پورت
  • شیر برقی فستو سه طرفه یا سه پورت
  • شیر برقی فستو چهار طرفه یا چهار پورت
  • شیر برقی فستو معمولی باز و معمولی بسته
  • و …

4-شیرهای برقی یا سلونوئید ولوها در چه کاربردهایی استفاده می شوند؟

شیرهای برقی در انواع سیستم های گرمایشی و سرمایشی منازل و واحدهای تولیدی، صنعتی و تجاری، استخرهای شنا، سیستم های آبیاری در کشاورزی، فناوری ها و سامانه های هوای فشرده، تجهیزات پزشکی و دندانپزشکی و … استفاده می شوند.

5-عملکرد شیر برقی فستو دوطرفه یا دو پورت چگونه است؟

یک شیر برقی فستو دو طرفه، به دو پورت تحت عنوان پورت ورودی و پورت خروجی تجهیز شده است. در این نوع از شیرهای برقی، یک علامت پیکان درج شده است که بیانگر جهت جریان است. در واقع به منظور کسب بهترین عملکرد از این شیرها، لازم است شیر به گونه ای قرار داده شود که جریان سیال از پورت ورودی به پروت خروجی انجام شود.

6-چرا شیر برقی فستو کار نمی‌کند؟

یکی از ویژگی های شیر برقی فستو عمر طولانی آن است و دلایلی که باعث از کار افتادن این محصول هستند نیز محدود هستند. وقتی شیر برقی فستو از کار افتاد به سادگی شاید دلیل آن این است که به میزان زیاد عمر کرده است و این اتفاق در چرخه حیات هر وسیله ای اتفاق می‌افتد. دلایل دیگر خرابی شیر، ورود خاک، اشتباهات تعمیر و نگهداری یا به سادگی اینکه شیر برقی که استفاده می‌کنید برای کار شما مناسب نیست و باید از نمونه دیگر شیر فستو استفاده کنید.

اگر شیر برقی در هنگام نصب کار نکند نشان می‌دهد که مشخصات شیر ​​برای برنامه مدنظر شما نادرست است. فشار اشتباه، نوع یا ولتاژ و غیره به درستی انتخاب نشده اند و شیر آسیب دیده است.

7-قبل از نصب شیر برقی فستو به چه نکاتی باید توجه کرد؟

از مناسب بودن شیر برقی که انتخاب کرده‌اید اطمینان حاصل نمائید. مطمئن شوید منبع تغذیه ولتاژ با ولتاژ مجاز سیم پیچ برقی مطابقت دارد. این را می توان در برچسب کنار سیم پیچ یافت.

اطمینان حاصل کنید که فشار محیطی که باید از شیر برقی عبور کند از حداکثر فشار شیر برقی فستو بیشتر نیست.

بررسی کنید که محیط و دمای محیط در محدوده حداقل و حداکثر درجه حرارت شیر ​​برقی باشد.

حالا اگر تمام موارد بالا را بررسی کردید شیر برقی فستو را نصب کنید و عمر طولانی آن را مشاهده کنید.

8-برای افزایش طول عمر شیر برقی فستو چه کاری میتوانیم انجام دهیم؟

لازمه افزایش طول عمر شیر برقی نگهداری و اطمینان از ادامه کار آن در سطح مطلوب است. برای بررسی سایش باید طی دوره منظم از آن بازدید شود

رسوب، آوار یا خوردگی داخل لوله و بدنه شیر را بررسی کنید و مطمئن باشید قطعات آن سالم هستند. در صورت نیاز قطعات آسیب دیده یا فرسوده باید جایگزین شوند.

9-با ظاهر شدن چه علائمی می‌توان به نامناسب بودن دمای محیط با مشخصات شیر برقی فستو پی برد؟

نامناسب بودن درجه حرارت محیط از عوامل خرابی شیر برقی فستو است تغییر شکل دیافراگم ها و مهر و موم ها می تواند نشان دهنده خارج از محدوده دمایی مشخص شده شیر باشد. تغییر رنگ اجزای سازنده نیز ممکن است نشان دهد که درجه حرارت بیش از حد شده است.
