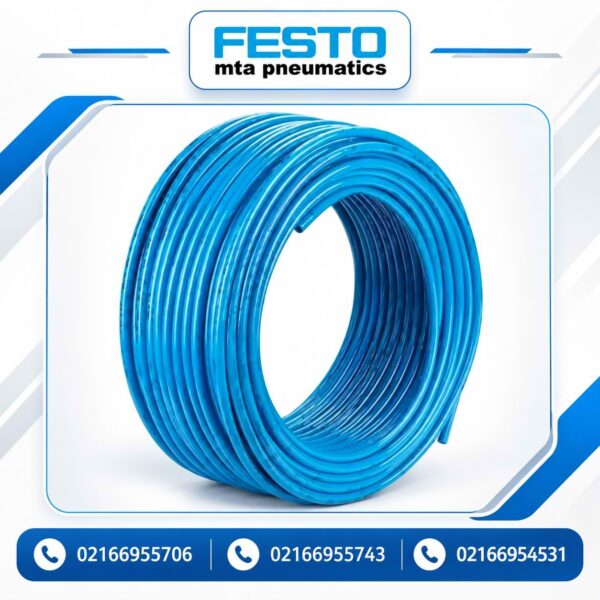

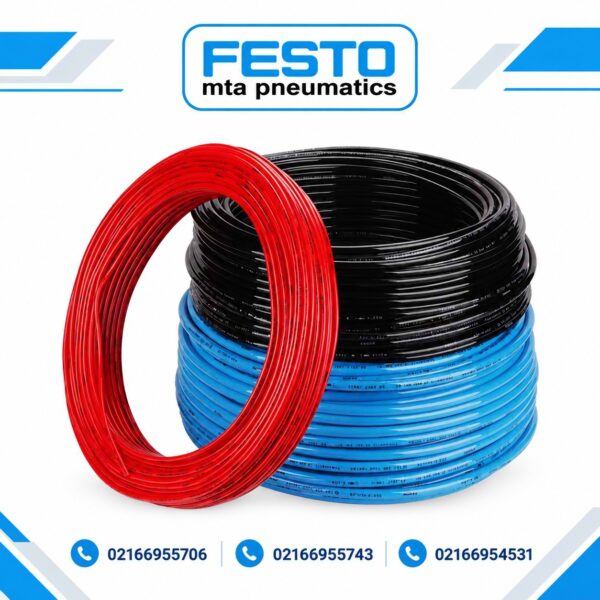

شلنگ PAN فستو

اگر به دنبال انتخاب و خرید شاهرگ اصلی در سیستم پنوماتیک و خطوط واحد تولیدی یا صنعتی خود هستید و کیفیت، کارایی و طول عمر بالای تجهیزات پنوماتیک برایتان اهمیت دارد، پیشنهاد می کنیم در ادامه این مطلب با ما همراه باشید تا با شیلنگ فستو آلمان به عنوان یک شیلنگ پنوماتیک کارا و معتبر، آشنا شده و اطلاعات جامع و مفیدی را در رابطه با چیستی، ساختار و نحوه عملکرد این ابزار پنوماتیک کسب نمایید.

سامانه های هوای فشرده

شیلنگ فستو و اتصالات فستو؛ اجزای مؤثر در سیستم های پنوماتیک

پنوماتیک مانند هیدرولیک، بخشی از فناوری سیالات است. محیط کار هوای فشرده شده ای است که عناصر کار (مانند سیلندرهای پنوماتیک) را به حرکت در می آورد. کاربردهای پنوماتیک در دنیای امروزی به طور فزاینده ای اهمیت پیدا می کنند و زمینه های کاربرد آنها در صنایع مختلف متنوع است. شیلنگ های پنوماتیک را می توان در بسیاری از فرآیندهای تولیدی و صنعتی استفاده کرد. از اصلی ‌ترین صنایعی که شیلنگ فستو در آن کاربرد دارد می توان از مهندسی مکانیک و صنایع کشاورزی نام برد.

از شیلنگ پنوماتیک به عنوان راه حلی کارآمد و اقتصادی برای توزیع هوای فشرده در خطوط سیستم های پنوماتیک استفاده می شود. در واقع سیستم پنوماتیک سیستمی است که با بهره گیری از گاز و هوای فشرده کار می کند. این سیستم از اجزایی همانند کمپرسور، محرک ها، دریچه ها، سیلندرها، شیرهای برقی و … تشکیل شده است و عنصری که رابط بین این اجزا است و مجرایی برای رسیدن گاز یا هوای فشرده به این قطعات می باشد، عنصر شیلنگ پنوماتیک است.

به منظور اتصال شیلنگ فستو پنوماتیک به اجزای مختلف سیستم، از اتصالات پنوماتیک استفاده می شود. این اتصالات انواع مختلفی داشته و با توجه به نوع شیلنگ و قطر داخلی و خارجی آن و نوع باز و بسته شدن و با توجه به کاربرد مورد نظر و محیط کار، انتخاب و تهیه می شوند.

سیستم های گرمایشی و سرمایشی

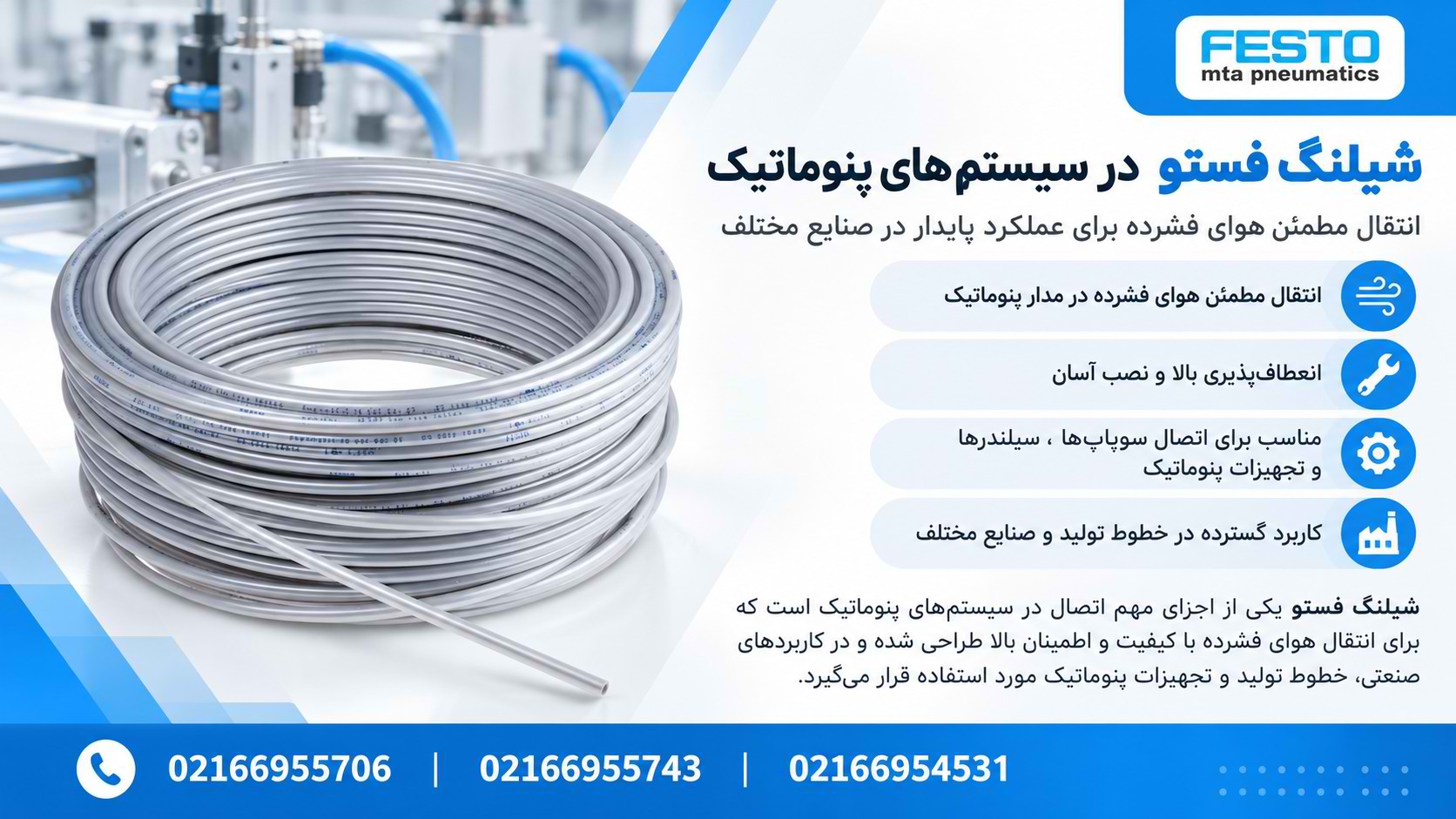

نقش شیلنگ فستو در سیستم های پنوماتیک

اگر بخواهیم مثال ساده ای از درک سیستم پنوماتیک و نقش شیلنگ فستو در این سیستم بزنیم، می توانیم بگوییم همانطور که در حیاط منازل شما یا باغچه های شما شیلنگ آب مجرای انتقال آب از منبع آب به سمت باغچه و گیاهان است، در سیستم پنوماتیک نیز شیلنگ فستو که به منبع هوای فشرده یا همان کمپرسور متصل می باشد، وظیفه انتقال هوای فشرده را از کمپرسور به اجزا و قطعات دیگر سیستم بر عهده دارد.

انواع شیلنگ های پنوماتیک در بازارهای بین المللی طراحی، تولید و عرضه می شوند. یکی از برندهای معتبر و معروف و پرطرفدار از شیلنگ های پنوماتیک، شیلنگ فستو می باشد که در ادامه به بررسی همه جانبه این محصول کاربردی خواهیم پرداخت.

نیاز صنایع به سیستم ها و اجزای پنوماتیک

امروزه در سیستم های پنوماتیک مدرن، گزینه های مختلفی برای اتصال سیستم های آماده سازی هوا، سوپاپ ها و سیلندرها وجود دارد. بیشتر طراحان از لوله های پنوماتیک انعطاف پذیر یا شیلنگ فستو به جای لوله های سخت استفاده می کنند و انواع مختلفی از هر دو موجود است.

یکی از نیازهای اصلی صنایع مختلف فعال در کشور، استفاده از نیروی سیالات در بدنه فرآیندهای صنعتی به منظور پیشبرد سایر فرآیندها و کسب نتایج مطلوب در محصولات خروجی می باشد. سیستم هایی که این نیرو را در خطوط تولید ساماندهی می کنند، سیستم های پنوماتیک و هیدرولیک نامیده می شوند که همانطور که پیشتر اشاره شد، از نظر عملکرد و تنظیمات تفاوت هایی با هم دارند.

سلونوئید ولو چیست؟

استعلام قیمت و خرید شیر برقی فستو

جهت مشاوره و خرید انواع محصولات solenoid valve با کارشناسان این شرکت تماس حاص فرمایید.

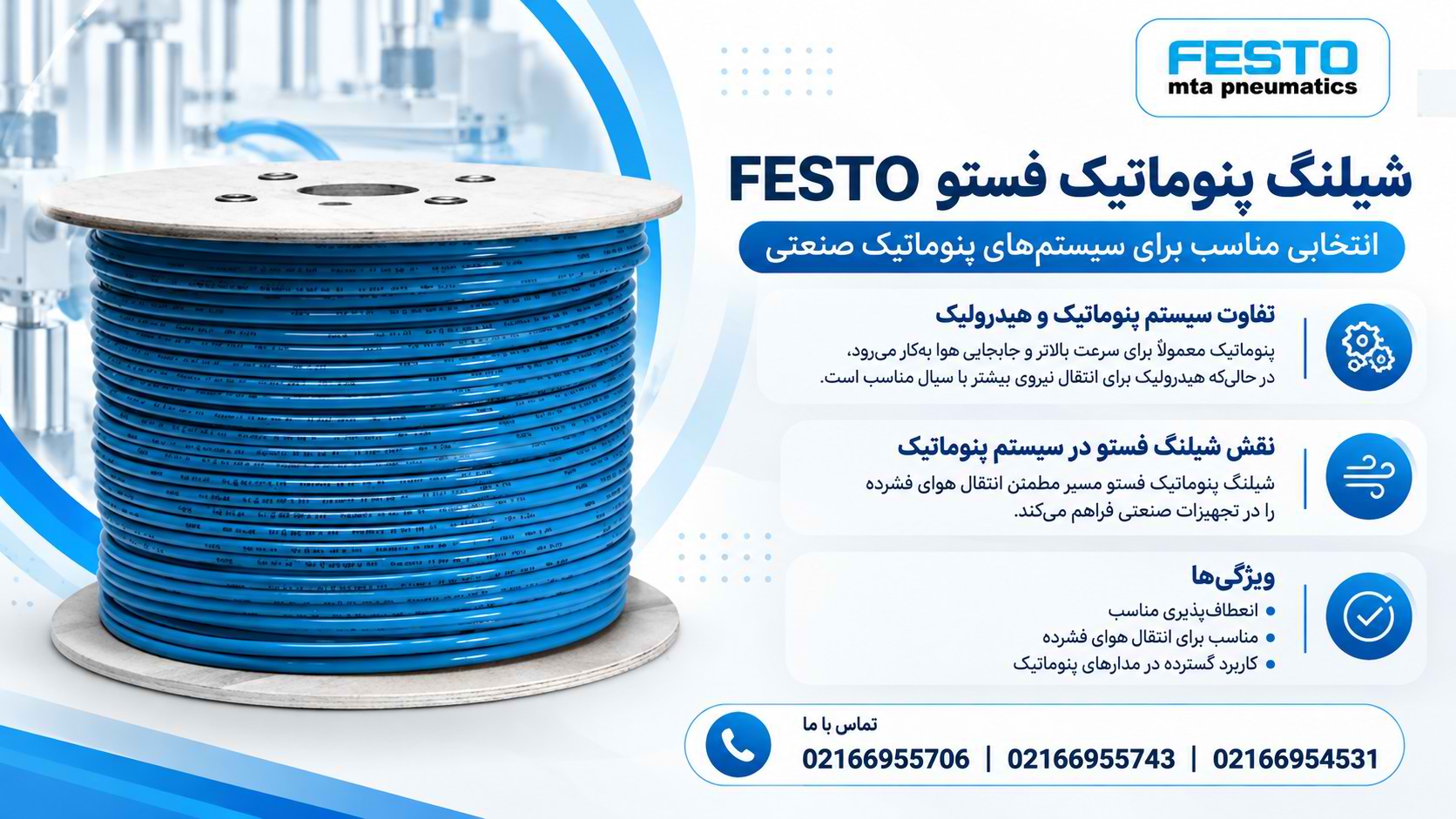

تفاوت سیستم پنوماتیک و هیدرولیک

یکی از این تفاوت ها این است که از سیستم های پنوماتیک در خطوطی بهره گیری می شود که نیاز به سرعت بالای جریان سیالات مطرح باشد. سیستم های هیدرولیک نیز مواقعی مورد استفاده قرار می گیرند که نیاز به قدرت و نیروی زیاد در حرکت سیال مد نظر باشد. در هر دو سیستم نیاز به ابزارهایی وجود دارد که ارتباط بین اجزای مختلف و اصلی سیستم ها را میسر سازند.

در سیستم پنوماتیک به دلیل اینکه سیال مورد نظر، هوا یا گاز فشرده است، نیاز به تجهیزات مناسب برای انتقال این سیال وجود دارد که معمولاً از لوله های پنوماتیک یا شیلنگ فستو پنوماتیک بسته به نوع کاربرد استفاده می شود. در سیستم های هیدرولیک نیز از تجهیزات مناسب برای انتقال مایعات می بایست بهره گیری شود. در واقع فشار جریان مایعات با گازها متفاوت بوده و شیلنگ های هیدرولیک و پنوماتیک ویژگی های منحصر به فردی دارند که آن ها را مناسب برای کاربردهای خاص خود می کند.

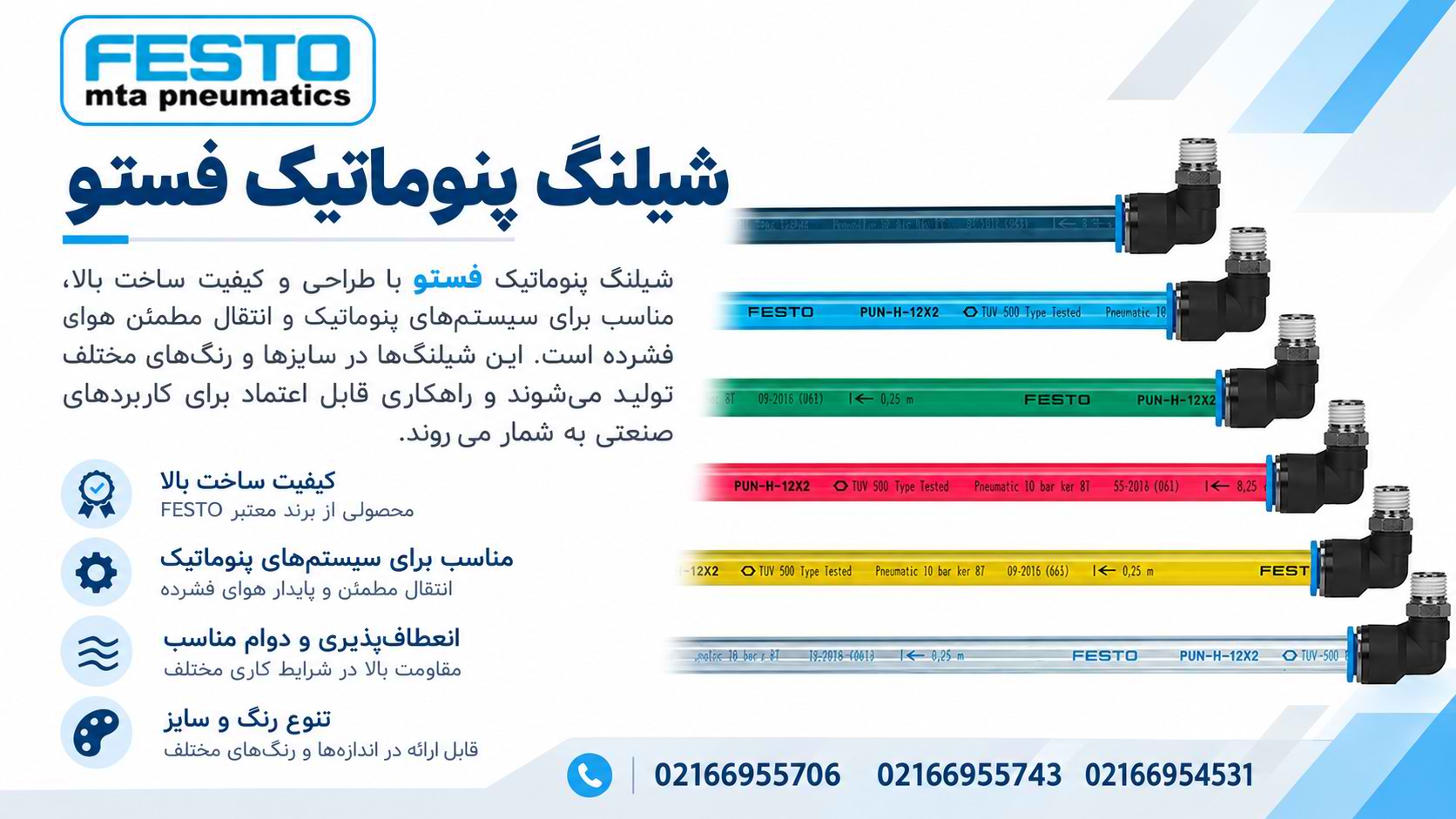

شیلنگ پنوماتیک فستو FESTO آلمان؛ شاهرگ سیستم پنوماتیک

یکی از ابزارهای مهم و اساسی در سیستم های پنوماتیک، شیلنگ پنوماتیک است که در واقع شاهرگ سیستم پنوماتیک را تشکیل می دهد. شیلنگ فستو یکی از انواع شیلنگ های پنوماتیک موجود در بازار ابزارآلات و تجهیزات صنعتی است که همانند تمامی شیلنگ های پنوماتیک، وظیفه انتقال هوای فشرده با فشار مشخصی را در سیستم های پنوماتیک به عهده دارد.

ولو پنوماتیک فستو آلمان

شیلنگ فستو نوعی شیلنگ پنوماتیک است که توسط طراحان و سازندگان متخصص و مجرب شرکت بزرگ آلمانی فستو (FESTO) طراحی و ساخته شده است. شرکت فستو یکی از شرکت های سرآمد، با سابقه و برتر بین المللی در زمینه طراحی و تولید تجهیزات مورد نیاز در اتوماسیون و صنایع پنوماتیک است. این شرکت از سال 1925 میلادی در شهر اسلینگن آلمان راه اندازی شد و تا به امروز در حال فعالیت و پیشرفت در زمینه تولید تجهیزات و ابزارآلات دقیق و باکیفیت است.

محصولات ساخت این شرکت نظیر انواع شیلنگ فستو، شیلنگ باد پنوماتیک، انواع شیر برقی فستو، سیلندر پنوماتیک، اتصالات فستو و … در بازارهای جهانی متقاضیان بسیاری داشته و در سطح گسترده ای عرضه شده و به فروش می رسند. شیلنگ پنوماتیک فستو FESTO آلمان، در سایزها و ابعاد مختلفی تولید می شود. این شیلنگ ها مطابق با استانداردهای معتبری از جمله ISO 8573 تولید می شوند.

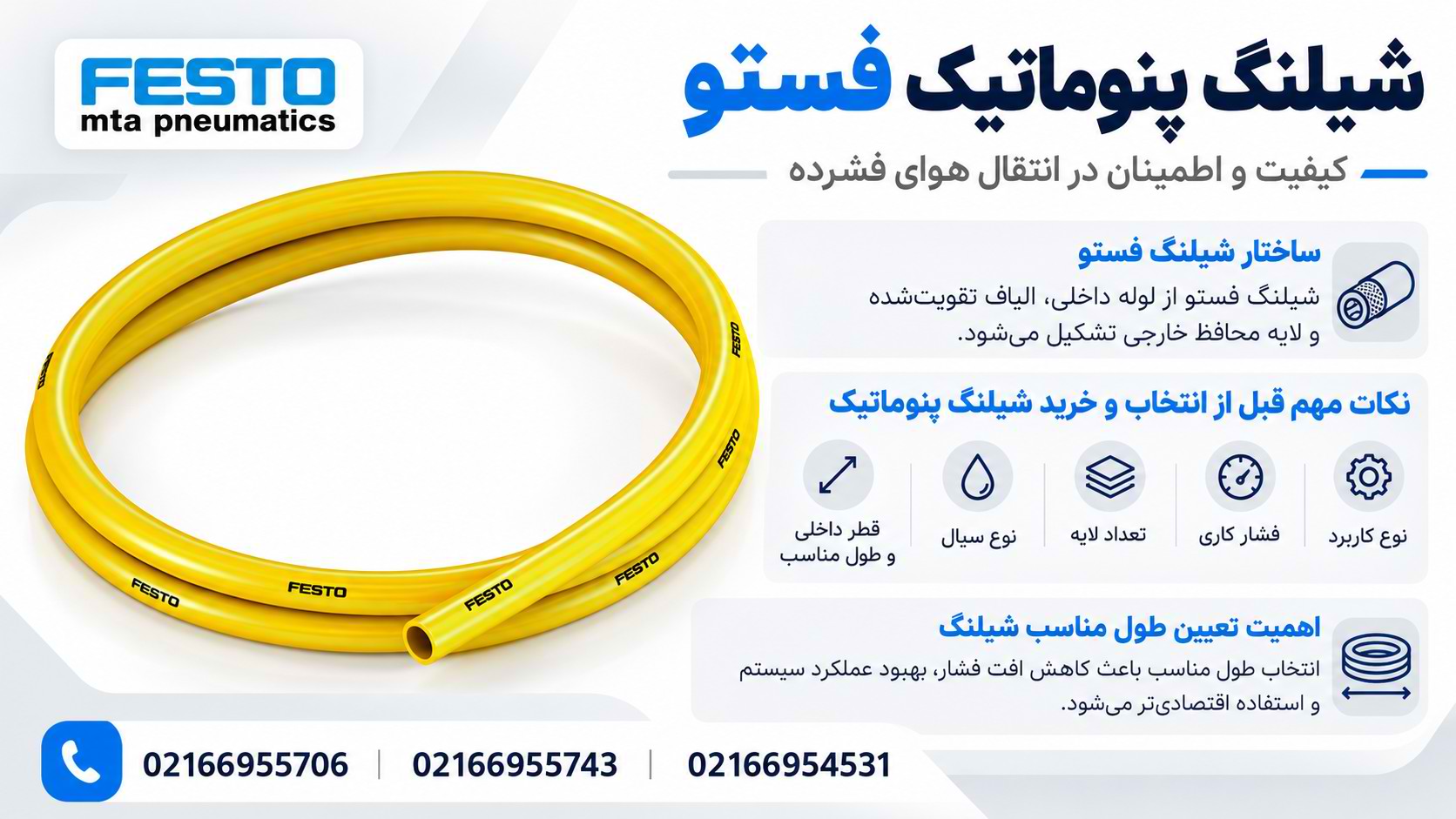

شیلنگ فستو پنوماتیک

شیلنگ فستو یا شیلنگ باد پنوماتیک به دلیل اینکه در محیط های کاری خاص مورد استفاده قرار می گیرد و مجرای عبور هوای فشرده با میزان فشار مختلفی است، می بایست به گونه ای ساخته شود که از مقاومت و استحکام بالایی برخوردار باشد تا بتواند به خوبی نیاز صنایع مختلف را برآورده نماید.

 شیلنگ فستو پنوماتیک از اجزای زیر تشکیل می شود:

  • لوله داخلی شیلنگ
  • الیاف تقویت شده ای که به صورت مارپیچ یا به حالت بافته شده لوله داخلی را در بر می گیرند
  • لایه محافظ خارجی

شیلنگ فستو بسته به اینکه در چه محیط و در چه شرایطی به کارگیری خواهد شد، در انواع مختلفی اعم از تک لایه یا چند لایه تولید می شود.

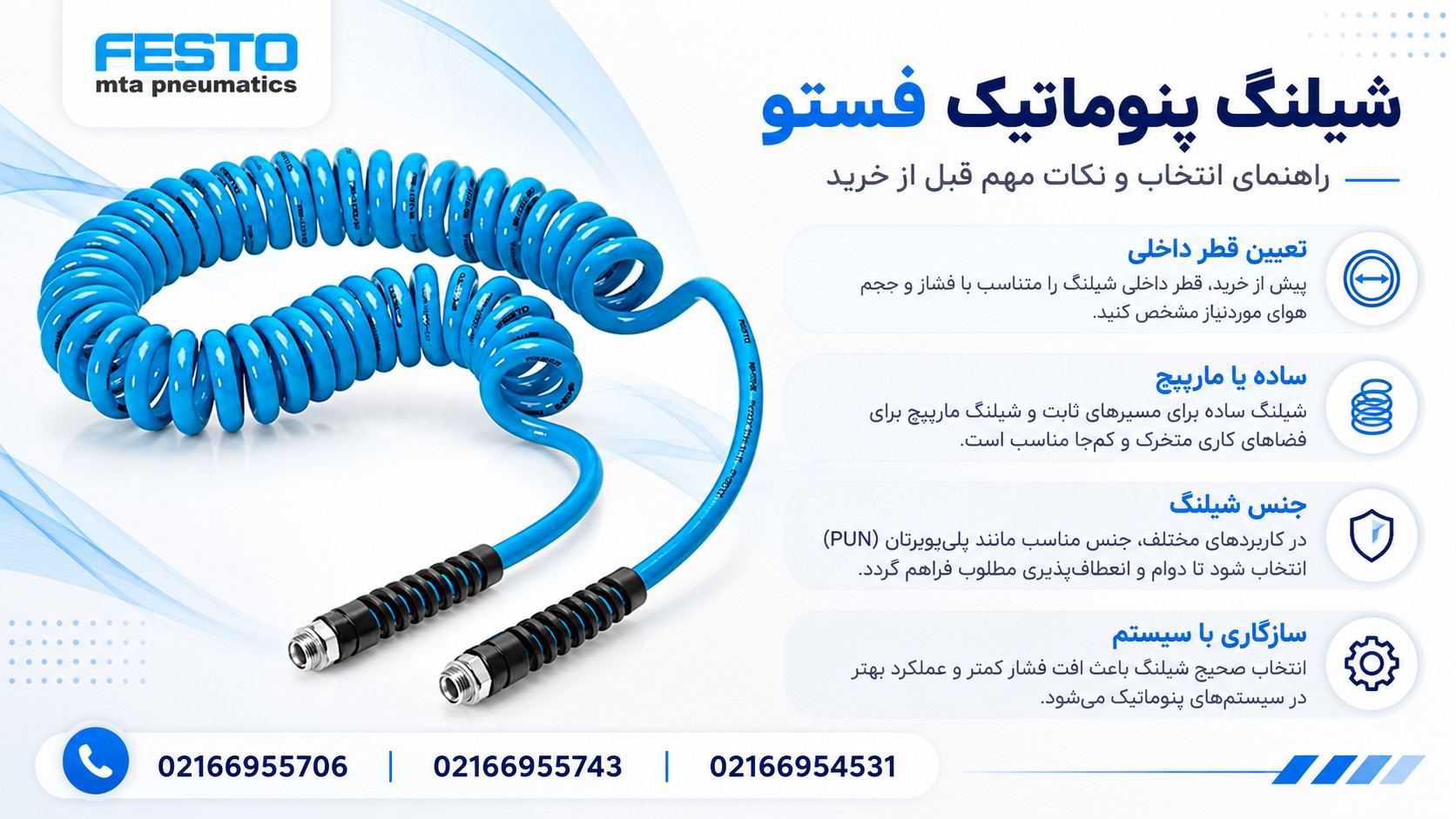

نکات مهم قبل از انتخاب و خرید شیلنگ پنوماتیک

اگر قصد خرید شیلنگ فستو پنوماتیک را دارید لازم است که قبل از هر اقدامی به چند سؤال زیر پاسخ دهید. پاسخ صحیح به این سؤالات می تواند به شما در زمینه انتخاب شیلنگ مناسب و انجام یک خرید به صرفه و راضی کننده، کمک شایان توجهی نماید.

  • شیلنگ فستو را برای چه نوع محیط کاری یا واحد صنعتی نیاز دارید؟
  • آیا در فضای باز از شیلنگ استفاده می کنید یا در فضای بسته؟
  • به چند متر شیلنگ فستو جهت انتقال هوای فشرده در سیستم پنوماتیک خود نیاز دارید؟
  • آیا شیلنگ تک لایه می خواهید یا شیلنگ چند لایه؟
  • محیط کاری شما دربرگیرنده چه مواد شیمیایی است؟ آیا مواد اسیدی و خورنده در تماس با شیلنگ خواهند بود؟
  • آیا شیلنگ فستو ساده و استاندارد مورد نیاز شما است یا یک شیلنگ اسپیرال یا مارپیچی؟
  • قطر داخلی شیلنگ فستو پنوماتیک چقدر باید باشد تا نیاز سیستم شما را برآورده کند؟

اهمیت تعیین طول مناسب شیلنگ

برای انجام و پیشبرد هر کاری که نیاز به استفاده از سیستم پنوماتیک در آن حس می شود، به مقدار مشخصی از شیلنگ پنوماتیک نیاز خواهد بود. توجه به این نکته مهم است که هر چه طول شیلنگ مورد استفاده در فرآیند بیشتر باشد افت و هدررفت فشار نیز افزایش خواهد یافت.

در واقع قبل از تهیه شیلنگ فستو، لازم است متراژ مناسب برای شیلنگ را تعیین نمایید تا هم مجبور به پرداخت هزینه بیشتر نشوید و هم سنگینی حمل شیلنگ حین انجام کار را متحمل نشوید و از همه مهم تر اینکه بتوانید حداکثر فشار مناسب برای انجام کارتان را دریافت نمایید. به بیان ساده تر و خلاصه تر هدف اصلی از تعیین طول مناسب برای شیلنگ فستو پنوماتیک این است که تعادل و توازن مطلوبی بین ماکزیمم قدرت حرکت و مانور با شیلنگ و مینیمم افت فشار، در حین کار ایجاد شود.

پارامترهای کلیدی شیرهای پنوماتیک

مسئله قابل توجه دیگر در زمینه تعیین طول مناسب برای شیلنگ فستو، این است که هنگامی که شما شیلنگ با طول مناسب و به اندازه را انتخاب می کنید، توانایی مانور بیشتری در محیط های کاری کوچک خواهید داشت و شیلنگ هنگام کار برایتان دست و پا گیر نخواهد شد. از این رو بهتر است طول شیلنگ را متناسب با فاصله بین منبع هوا یا کمپرسور و فضای کار اندازه گیری کنید و بر این اساس اقدام به خرید شیلنگ پنوماتیک مناسب نمایید.

چرا باید قبل از خرید شیلنگ، قطر داخلی آن را مشخص کنیم؟

اگر به بازار فروش قطعات و تجهیزات صنعتی نظیر شیلنگ فستو پنوماتیک سری زده باشید، حتماً اعداد و ارقامی که روی انواع مختلف این شیلنگ ها درج شده است، توجه شما را به خود جلب کرده است. بله این اعداد بیانگر قطر داخلی (ID) و خارجی (OD) شیلنگ ها هستند. پس می بایست این عدد، جزء مهمی در ساختار شیلنگ باشد.

قطر داخلی شیلنگ در واقع مشخص می کند که این شیلنگ پنوماتیک چه حجمی از هوای فشرده را در واحد زمان می تواند از خود عبور دهد. کاربردهای مختلف، نیاز به فشار و حجم مشخصی از هوای خروجی از شیلنگ پنوماتیک دارند؛ بنابراین این شیلنگ ها در قطرهای داخلی و خارجی مختلفی طراحی و تولید می شوند. قطر داخلی شیلنگ در واقع شناسه شیلنگ پنوماتیک محسوب می شود.

لازم به ذکر است که قطر خارجی شیلنگ پنوماتیک به ضخامت اجزای تشکیل دهنده دیواره بیرونی و پوشش محافظ خارجی شیلنگ بستگی دارد و هرچه این مقدار بیشتر باشد، شیلنگ سنگین تر خواهد شد و قدرت مانور با آن پایین تر می آید. قبل از تهیه شیلنگ فستو پنوماتیک، می توانید با کارشناسان فروش این محصولات ارتباط برقرار نموده و مشورت و راهنمایی لازم در زمینه خرید شیلنگ مناسب برای محیط کاری خود را دریافت کنید.

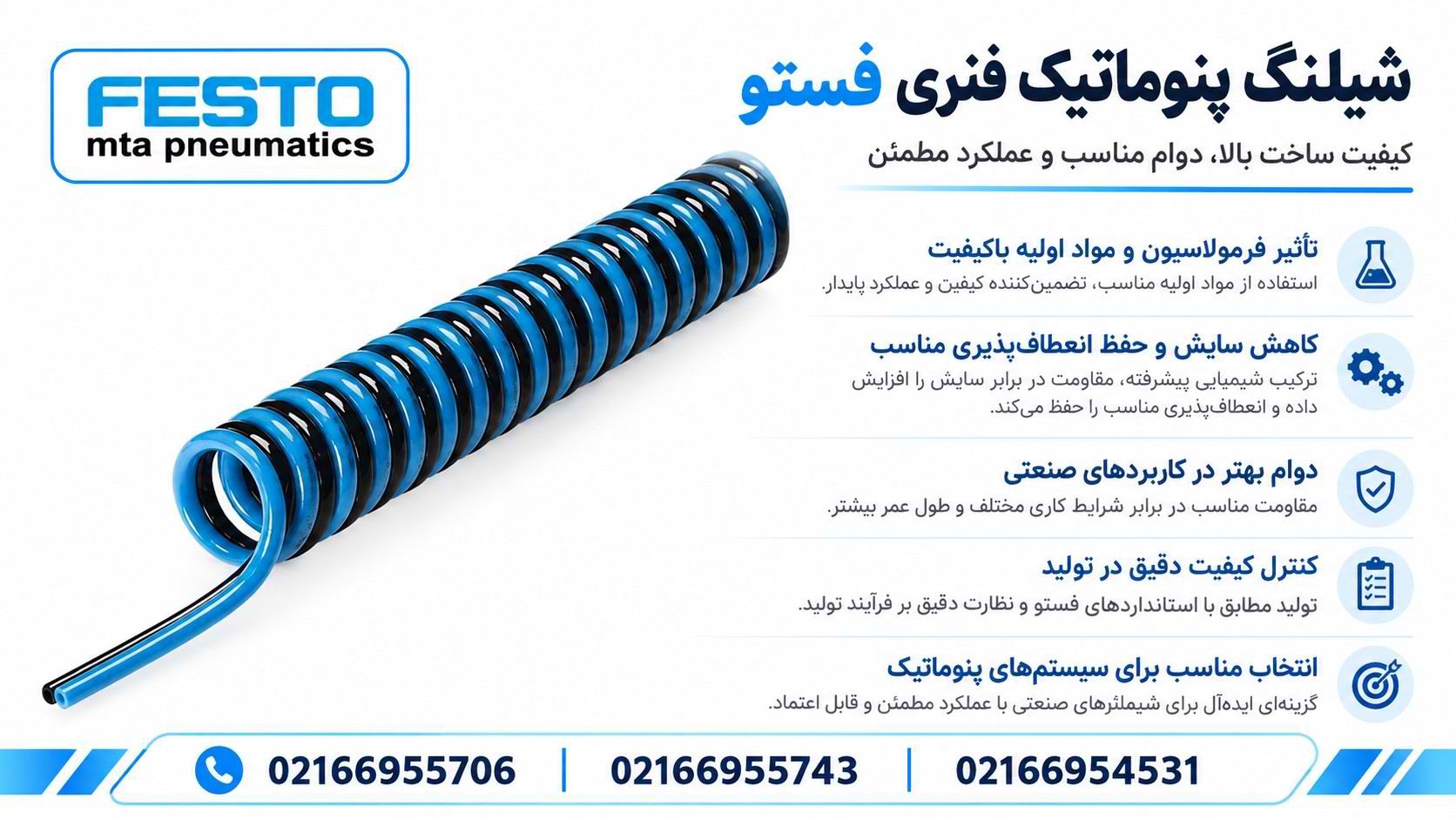

شیلنگ فستو ساده یا مارپیچ (اسپیرال یا فنری)؟

شیلنگ های پنوماتیک فستو در دو طرح ساده و مستقیم و طرح فنری یا مارپیچ تولید می شوند. شیلنگ های ساده که به صورت شیلنگ های سنتی و معمولی بوده و پیچ و تاب مشخصی در آن ها وجود ندارد؛ اما شیلنگ های مارپیچی یا فنری شبیه به سیم تلفن های قدیمی هستند و از قابلیت کششی و جمع شوندگی برخوردار هستند.

از مزایای شیلنگ های مارپیچی این است که فضای کمتری را اشغال می کنند. این نوع از شیلنگ فستو هنگام استفاده حالت کششی داشته و باز می شود و پس از اتمام کار جمع شده و به شکل فنری اول خود باز می گردد. شیلنگ باد پنوماتیک فستو قابلیت به کارگیری در میخکوب بادی، گردگیر بادی، دستگاه منگنه زن بادی و نیز دستگاه پیچ گوشتی بادی و … را دارا می باشد.

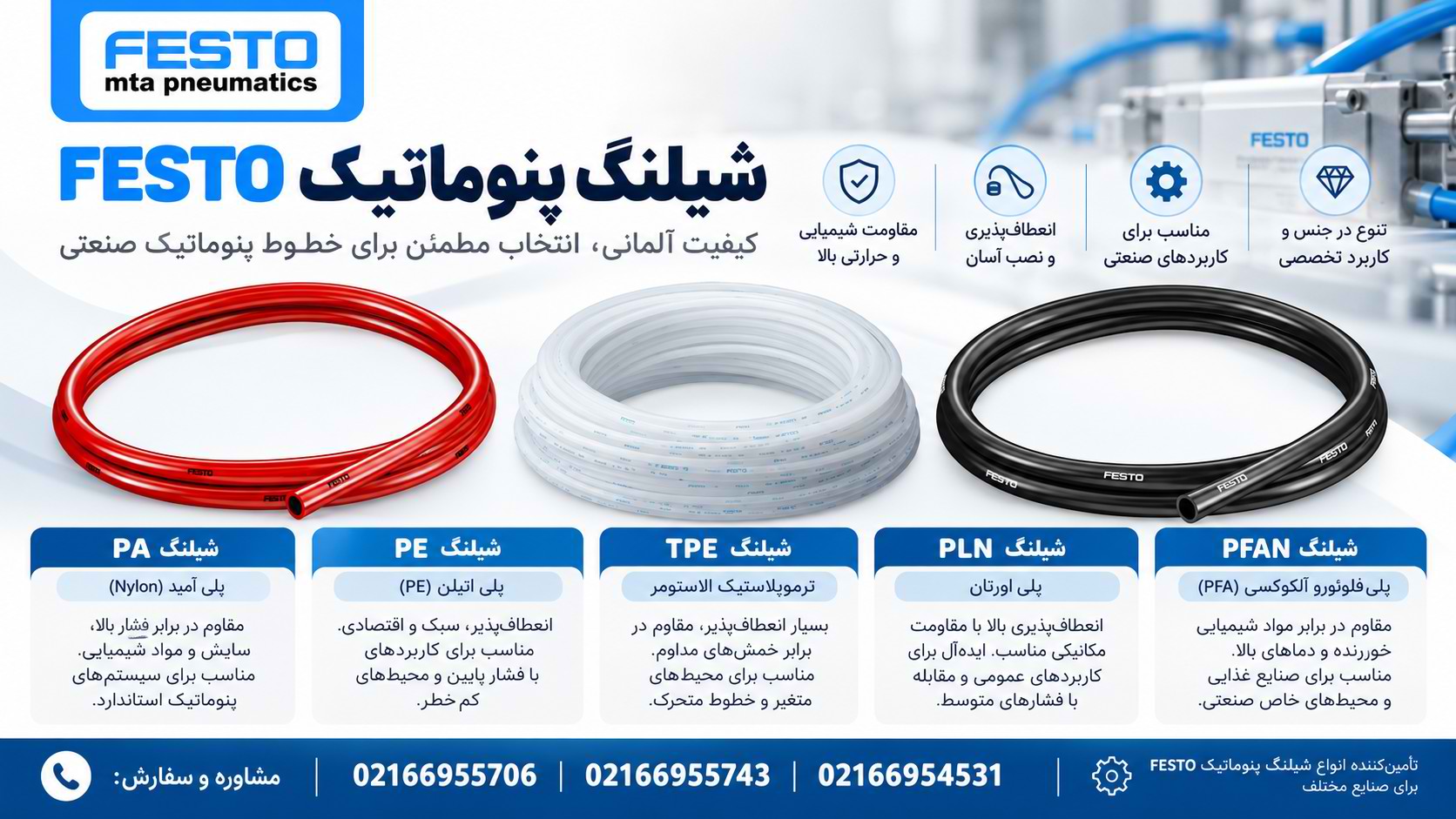

انواع شیلنگ فستو پنوماتیک از نظر جنس مواد سازنده

شیلنگ فستو پلی اورتان (PUN)

پلی اورتان متداول ترین شیلنگ پنوماتیک است. استحکام و انعطاف پذیری این شیلنگ ها آن ها را برای صنایع مختلف به گزینه ای مطلوب تبدیل می کند. به دلیل انعطاف پذیری بالای شیلنگ، مخصوصاً برای ساخت ماشین آلات و تجهیزات مناسب است؛ زیرا پس از انقباض شیلنگ به راحتی بهبود می یابد.

کالیبراسیون شیلنگ پلی اورتان آسان است و بنابراین در ترکیب با کوپل های فشار عالی است. البته در ترکیب با کوپل های پلاگین یا اتصالات فشرده سازی نیز قابل استفاده است. از شیلنگ های پنوماتیک پلی اورتان به منظور انتقال دادن هوای فشرده در صنایع مختلف و برای شرایطی که حداکثر فشار سیال، 10 بار باشد بهره گیری می شود.

انواع و گستره شیرهای تولیدی برند Festo

شیلنگ های پلی اورتان به دلیل ساختار ویژه ای که دارند هنگام کاربرد در محیط های کاری مختلف، مقاومت خوبی در برابر سایش و نیز انقباض از خود نشان می دهند. لازم به ذکر است که شیلنگ فستو از جنس پلی اورتان، برای استفاده در خطوط تولید صنایع غذایی توصیه نمی شود.

شیلنگ پلی آمید (PA)

شیلنگ پلی آمید منشأ شیمیایی دارد. PA در انواع مختلف موجود است مانند شیلنگ های از نوع پلی آمیدهای PA 11، PA 12 و PA 6 و … . شیلنگ پنوماتیک متشکل از پلی آمید PA 12 در نسخه های ضد الکتریسیته ساکن، مقاوم در برابر آتش یا فلکس اضافی موجود است. PA 12 نسخه استاندارد و رایج است. شیلنگ های پلی آمید مقاومت بالایی را در مواجهه با فشار قوی سیالات عبوری از خود نشان می دهند.

لازم به ذکر است که جذب رطوبت این نوع از شیلنگ پنوماتیک فستو بسیار کم می باشد. شیلنگ فستو پلی آمید به شیلنگ نایلونی نیز شناخته می شود. شیلنگ های پنوماتیک پلی آمید از نظر وزن و قابلیت حمل، سبک بوده و تجربه نشان داده است که هنگام استفاده بسیار مستحکم می باشند.

شیلنگ پلی اتیلن (PE)

شیلنگ پلی اتیلن، در دو نوع مختلف وجود دارد: پلی اتیلن با چگالی کم (LDPE) و پلی اتیلن با چگالی بالا (HDPE). LDPE پرکاربردترین نوع است. هر دو نوع ذکر شده در برابر مواد شیمیایی مقاومت خوبی از خود نشان می دهند. قابل ذکر است که شعاع خمش پلی اتیلن نوع HDPE بیشتر است و می تواند فشارهای بالاتر را نیز تحمل کند. شیلنگ PE در بخش های کشاورزی بسیار مناسب است و در صنایع غذایی مورد استفاده قرار نمی گیرد.

از نظر انعطاف پذیری نسبت به شیلنگ های پلی اورتان که شیلنگ های نرمی هستند، این شیلنگ ها در زمره شیلنگ های خشک به حساب می آیند. شیلنگ فستو پلی اتیلن نیز قابلیت استفاده در فرآیندهایی را دارد که حداکثر فشار هوای فشرده عبوری، 10 بار باشد. شیلنگ های پلی اتیلن در زمره شیلنگ های پنوماتیک مقرون به صرفه به حساب می آیند.

شیلنگ TPE

شیلنگ فستو تیپ TPE که مخفف عبارت ترمو پلاستیک الاستومیتر می باشد، به گونه ای طراحی و ساخته شده است که در برابر حرارت و دمای بالا و همچنین فشارهای مکانیکی مقاومت و استحکام بالایی از خود نشان دهد. این شیلنگ در خطوطی که حداکثر فشار هوای عبوری 15 بار باشد قابلیت استفاده دارد. از این نوع شیلنگ فستو در صنایع غذایی بهره گیری نمی شود.

شیلنگ PLN

PLN بیانگر شیلنگ فستو از جنس پلی اتیلن می باشد. این نوع از شیلنگ ها قابل استفاده در صنایع شیمیایی هستند چرا که از خاصیت ضد هیدرولیزی برخوردارند و نیز خاصیت ویژه دیگر آن ها ضد اسیدی بودنشان است. شیلنگ فستو پلی اتیلن می تواند حداکثر فشار 14 بار را در انتقال هوای فشرده تحمل کند. لازم به ذکر است که این نوع از شیلنگ های پنوماتیک در صنایع غذایی قابل استفاده نیستند.

شیلنگ PFAN

این شیلنگ ها از جنس پرفلوئورو الکوکسی یا تفلون هستند. شیلنگ PFA قادر به تحمل فشار 15 بار در انتقال هوای فشرده در خطوط صنعتی می باشد. از این نوع شیلنگ های پنوماتیک می توان در صنایع غذایی بهره گیری نمود.

همانطور که پیشتر اشاره شد در حالتی که شیر برقی بسته باشد، حرکت خطی پیستون در اثر میدان مغناطیسی تولید شده توسط سلونوئید، موجب باز شدن مهر و موم شیر برقی شده و به این صورت روزنه یا دریچه باز می شود و به این صورت مجوز جریان یافتن سیال صادر می گردد.

حال باید گفت در حالتی که شیر برقی فستو بسته باشد، این حرکت خطی پیستون به سمت پایین انجام خواهد شد و باعث می شود تا مهر و موم شیر برقی، روزنه یا دریچه شیر را ببندد و مانع از جریان پیدا کردن سیال شود. حلقه های سایه زنی یا کویل ها نقش جلوگیری از بروز لرزش در سیم پیچ های نوع AC را ایفا می کنند.

شیر برقی فستو چگونه کار می کند؟

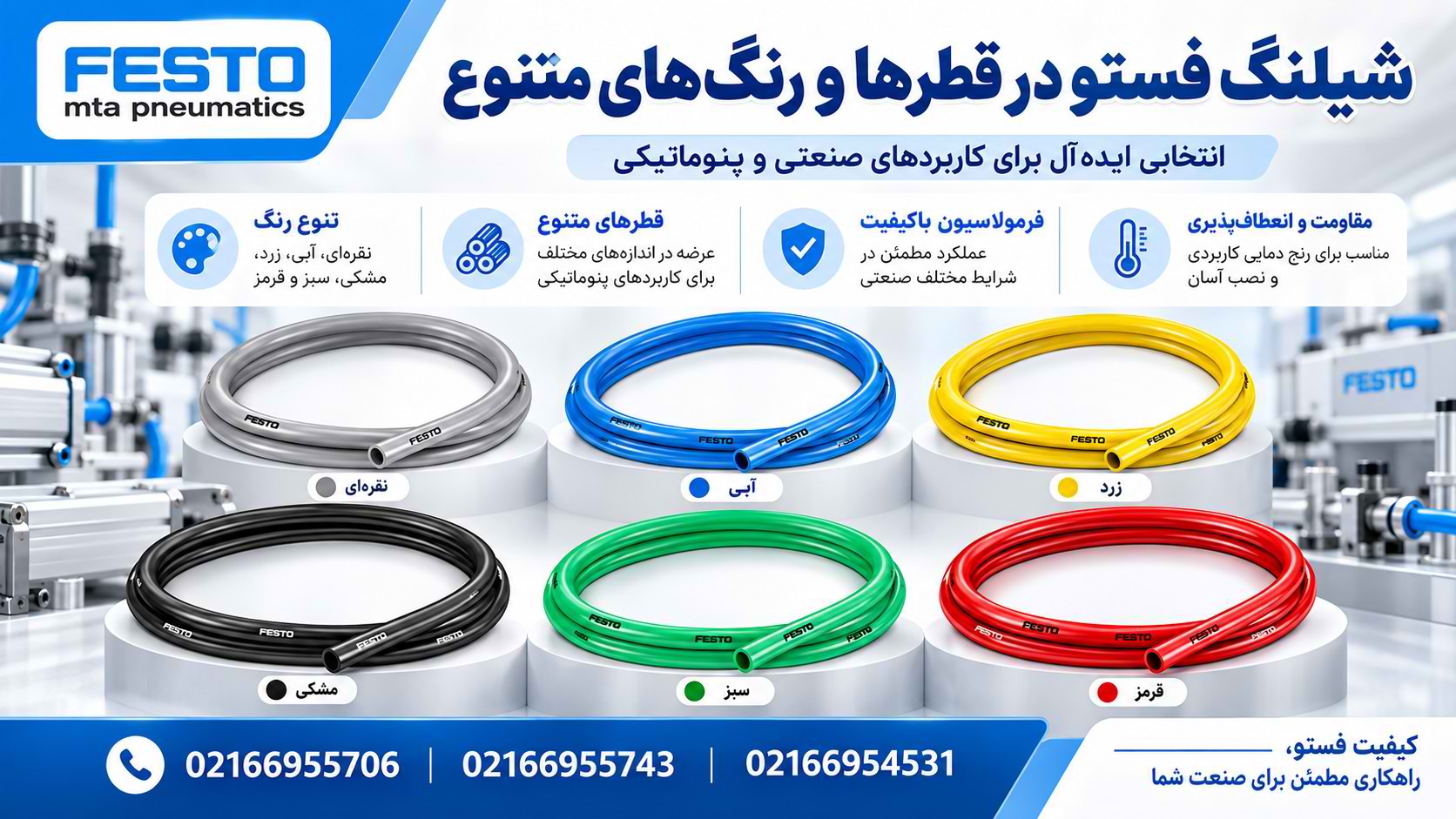

تولید شیلنگ فستو در قطرها و رنگ های متنوع

شیلنگ پنوماتیک فستو در انواع قطر ها و رنگ ها توسط این شرکت بزرگ طراحی و تولید شده است. از نظر قطر شیلنگ باید گفت که اندازه قطر داخلی شیلنگ فستو در تولید آن مد نظر قرار می گیرد و هنگام عرضه محصول اندازه قطر داخلی در کنار نام آن درج می شود.

شیلنگ پنوماتیک فستو در قطرهای 2 میلی متر، 3، 4، 6، 8، 10، 12، 14، 16، 18، 22 و 28 میلی متر تولید می شود. چنانچه قصد تهیه شیلنگ فستو با رنگ مشخصی را دارید باید بدانید که رنگ این شیلنگ ها با حروف خاصی قابل تشخیص می باشد. در زیر مخفف حروف قابل استفاده برای تعیین رنگ شیلنگ پنوماتیک فستو آورده شده است.

حروف نشان دهنده شیلنگ رنگ نقره ای: SI

حروف نشان دهنده شیلنگ رنگ آبی: BL

حروف نشان دهنده شیلنگ رنگ زرد: GE

حروف نشان دهنده شیلنگ رنگ مشکی: SW

حروف نشان دهنده شیلنگ رنگ سبز: GN

حروف نشان دهنده شیلنگ رنگ قرمز: RT

به طور مثال شیلنگ فستو با نام PUN-4*0.75-BL بیانگر شیلنگ پنوماتیک پلی اورتان فستو با اندازه قطر داخلی 4 میلی متر و رنگ مشکی می باشد. یا PUN-10*1.5-GE نشان دهنده شیلنگ فستو پنوماتیک از جنس پلی اورتان با قطر داخلی 10 میلی متر و رنگ زرد است.

اهمیت فرمولاسیون در ساخت شیلنگ فستو با کیفیت

فرمولاسیون ممکن است مهم ترین عامل در عملکرد شیلنگ باشد، اما تنها مورد نیست. محیط های عملیاتی و نیازهای کاربردی برای شیلنگ فستو پنوماتیک بسیار زیاد و متنوع است. از انتقال هوای فشرده در صنایع شیمیایی گرفته تا استفاده در صنایع غذایی، شیلنگ های پنوماتیک عملکردهای زیادی را که خطوط صنعتی در جهان مدرن به آنها بستگی دارد انجام می دهند.

شیلنگ های غیر قابل اعتماد می توانند میلیون ها دلار برای تجهیزات ضروری کارخانجات و شرکت ها خسارت وارد آورند. از آن بدتر، خرابی شیلنگ می تواند به اپراتورها و کارگران آسیب جدی برساند. به همین دلایل، شیلنگ های پنوماتیک فاصله زیادی با کالاها دارند. آنها مسئول عملکرد ایمن برنامه های بی شماری در سراسر جهان هستند و با توجه به تفاوت همه این برنامه ها، نباید همه شیلنگ ها را یکسان ساخت.

عملکرد شیلنگ فستو بستگی زیادی به آنچه شیلنگ از آن ساخته شده است، استانداردهای تولید آن و توانایی فرمولاسیون برای ارائه عملکرد مورد نیاز برای یک کاربرد خاص، دارد. فرمولاسیون لاستیک ممکن است مهمترین عامل در عملکرد شیلنگ باشد، اما موارد دیگری نیز وجود دارد.

شیلنگ های پنوماتیک در فرمول ها و انواع مختلفی ارائه می شوند تا با توجه به کاربردهای پنوماتیکی مورد نظر، تمام نیازهای مکان های صنعتی را برطرف کنند.

عوامل مهم و تأثیرگذار بر عملکرد شیلنگ فستو پنوماتیک

در حالی که کاربردهای مختلف خواسته های متفاوتی دارند، مشخصات کلی عملکرد یک شیلنگ معمولاً در چندین دسته قرار می گیرد: دما، انعطاف پذیری، مقاومت در برابر آب و هوا، مقاومت در برابر سایش و دوام.

درجه حرارت

شیلنگ فستو پنوماتیک می تواند با طیف وسیعی از دما در محیط کار خود مواجه شود. در بسیاری از سیستم های پنوماتیک، افزایش تقاضا برای انرژی و سرعت و جریان بیشتر، باعث افزایش دمای سیستم می شود. سرعت جریان بالاتر، اصطکاک را افزایش می دهد و منجر به افزایش دمای سیال می شود. شیلنگ های پنوماتیک باید در برابر این دمای گرم تر مقاومت کنند.

انعطاف پذیری

انعطاف پذیری، معیار اندازه گیری میزان نیروی لازم برای خم شدن شیلنگ فستو است و به چند دلیل، مهم است. اول، شیلنگ ها باید به اندازه کافی انعطاف پذیر باشند تا بتوانند خم شوند و در فضاهای جمع و جور قرار گیرند. دوم، انعطاف پذیری برای استانداردهای حیطه ارگونومیک مهم است.

انواع شیر برقی فستو

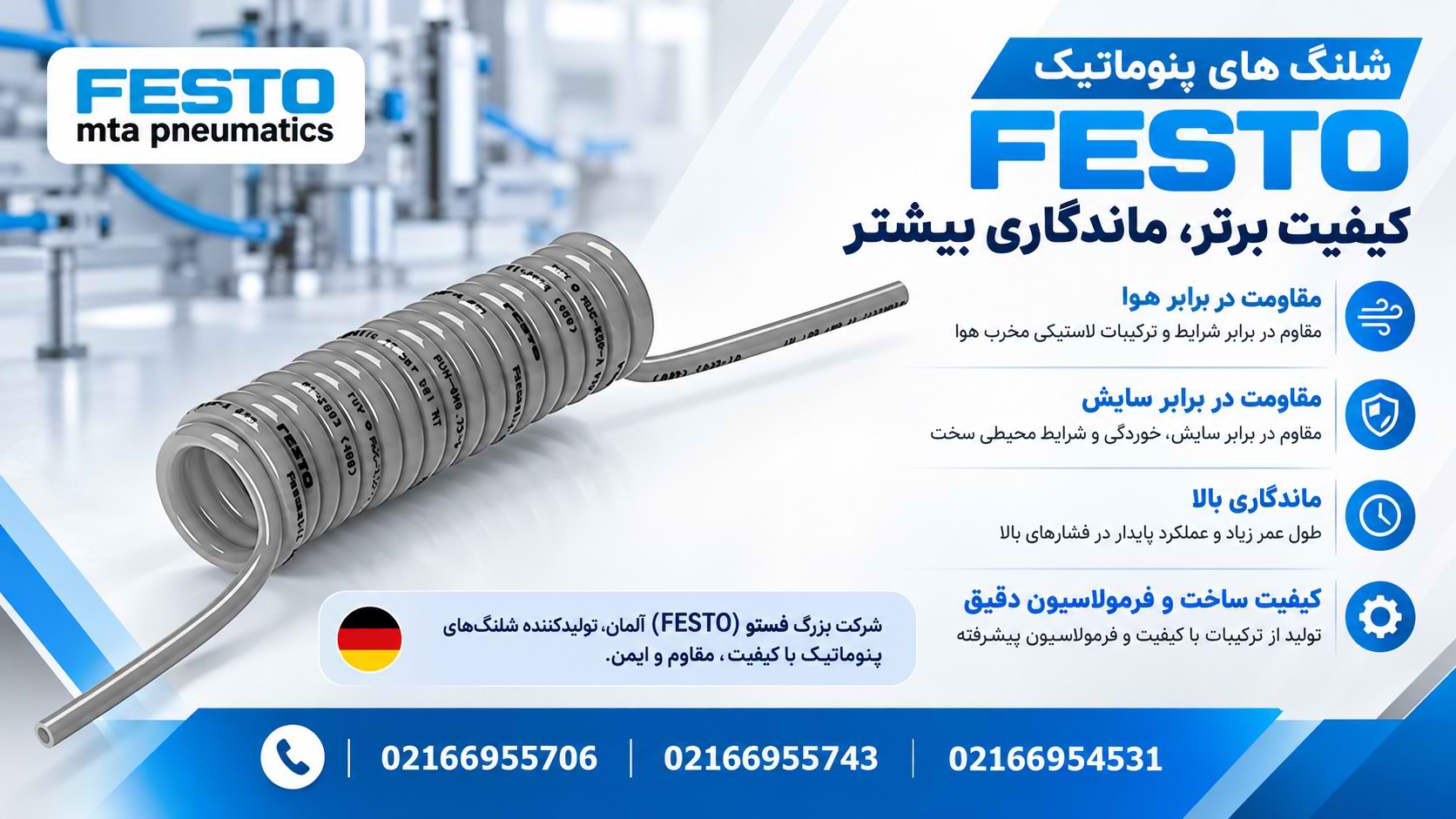

مقاومت در برابر هوا

شیلنگ های پنوماتیک ممکن است در معرض تابش مستقیم خورشید یا ازن قرار بگیرند. قرار گرفتن مداوم در معرض این شرایط، ترکیبات لاستیکی را تخریب می کند و به طور بالقوه منجر به ایجاد شکاف در شیلنگ هایی می شود که ترکیبات ساخت آن ها به درستی فرموله نشده اند. این شیلنگ ها طول عمر کوتاهی خواهند داشت و در صورت خرابی حین استفاده، ممکن است باعث خسارت های بسیاری شوند.

مقاومت در برابر سایش

پس از استفاده، شیلنگ ها به طور منظم با سایر قطعات تجهیزات یا خطرات محیطی تماس می گیرند. مالش مداوم یا خراشیدن بر روی سطوح دیگر باعث خراب شدن پوشش شیلنگ می شود که می تواند منجر به خوردگی یا سایش در لایه های تقویت کننده شیلنگ و در نهایت خرابی شیلنگ شود. از آنجا که سایش رایج ترین حالت خرابی شیلنگ ها است، مقاومت شیلنگ فستو در برابر پارگی بسیار مهم است.

ماندگاری

طول عمر طولانی برای شیلنگ های پنوماتیک مهم است، به ویژه در کاربردهایی که معطل ماندن فرآیند در اثر خراب شدن شیلنگ می تواند میلیون ها دلار ضرر در بر داشته باشد. طول عمر اغلب تابعی از توانایی شیلنگ فستو در مقاومت در برابر فشارهای بالا است که فشار دینامیکی بیشترین چالش را دارد.

در کاربردهایی که فشارهای مداوم آنها بالا و پایین می رود، تنش زیاد منجر به خرابی می شود. این برنامه های تکانه ای نیاز به شیلنگ های ساخته شده از ترکیبات بادوام دارند که در برابر تنش مقاومت می کنند.

شرکت بزرگ فستو (FESTO) آلمان؛ تولیدکننده انواع شیلنگ های پنوماتیک مرغوب، مقاوم و ایمن

تأمین کنندگان لاستیک و مواد اولیه مورد نیاز جهت تولید شیلنگ فستو، مواد خود را آزمایش می کنند تا اطمینان حاصل کنند که از مشخصات خواسته شده برخوردار هستند. در این موارد لاستیک تحت تست کشش قرار می گیرد.

فرمول بندی شیلنگ فستو از مسائل کلیدی در مراحل ساخت شیلنگ است. تمامی مشخصات و قابلیت هایی که یک شیلنگ هنگام عملکرد از خود بروز می دهد متأثر از آن چیزی است که از آن ساخته شده است. در واقع فرمولاسیون تولید شیلنگ بسیار بر کیفیت و کارایی شیلنگ اثرگذار خواهد بود. ترکیبات لاستیک شیلنگ می تواند حاوی 5 تا 30 ماده باشد و هر کدام نقش خاصی را در فرمولاسیون بازی می کنند.

استانداردهای صنعتی خاصی وجود دارند که به اطمینان از حداقل سطح عملکرد در شیلنگ های پنوماتیک کمک می کنند (به عنوان مثال SAE و ISO). تولیدکنندگان شیلنگ با در اختیار داشتن فرمولاسیون پیشرفته و تخصصی در ساخت لاستیک، می توانند عملکرد شیلنگ فستو را بالاتر از حد استاندارد صنعت حفظ کنند و به افزایش طول عمر و زمان کار شیلنگ کمک کنند.

Festo solenoid valve

تأثیر فرمولاسیون و مواد اولیه باکیفیت در نتیجه نهایی محصول تولیدی

تعیین فرمولاسیون لاستیک مقاوم برای استفاده در مجموعه گسترده ای از ویژگی های عملکردی، می تواند مشکل باشد.

به طور مثال یک ترکیب شیمیایی که به لاستیک سطح انعطاف پذیری مطلوبی را می دهد، می تواند مقاومت در برابر سایش را کاهش دهد. همچنین ویژگی های شیمیایی که سطح خاصی از سختی لاستیک را تأمین می کنند، ممکن است مقاومت در برابر پارگی زیاد را برطرف نکنند. علاوه بر این مخلوط پلیمری که اجازه می دهد یک شیلنگ در برابر درجه حرارت بالا مقاومت کند، ممکن است با برخی از سیستم های پنوماتیک ناسازگار باشد.

یافتن تعادل شیمیایی و پلیمری مناسب برای کاربردهای حیاتی بسیار مهم است. این امر به سطح بالایی از تخصص فرمولاسیون و تجربه، همراه با روند صحیح توسعه نیاز دارد که در شرکت بزرگ و عظیم فستو با دقت بالایی به این مسائل پرداخته می شود.

حتی در صورت درست بودن فرمولاسیون، کارایی و بازدهی خوب شیلنگ فستو به موادی بستگی دارد که از آن ساخته شده است. به همین دلیل تهیه و تأمین مواد اولیه مناسب برای کیفیت شیلنگ بسیار مهم است. تولید کنندگان خوب شیلنگ، دقیقاً می دانند که مواد اولیه آنها از کجا تأمین می شود و آیا تأمین کنندگان آنها به‌طور مداوم مواد اولیه با کیفیت بالا برای آنها ارسال می کنند یا خیر.

آنها همچنین به شدت فرآیندهای تولید خود را کنترل می کنند و برنامه های ردیابی دقیق دارند. با ردیابی، تولیدکنندگان می توانند نقص تولید یا عرضه را پس از خرابی شیلنگ مشخص کنند و امیدوارند از خرابی های مشابه در آینده جلوگیری کنند.

شیر برقی فستو 2 طرفه

سؤالات متداول

  1. شیلنگ پنوماتیک چیست؟

سیستم پنوماتیک سیستمی است که با بهره گیری از گاز و هوای فشرده کار می کند. این سیستم از اجزایی همانند کمپرسور، محرک ها، دریچه ها، سیلندرها، شیرهای برقی و … تشکیل شده است و عنصری که رابط بین این اجزا است و مجرایی برای رسیدن گاز یا هوای فشرده به این قطعات می باشد، شیلنگ پنوماتیک است.

  1. شیلنگ فستو پلی آمید چه ویژگی هایی دارد؟

شیلنگ پلی آمید منشأ شیمیایی دارد. PA در انواع مختلف موجود است. PA 11، PA 12 و PA 6 شایع ترین آنها هستند؛ اما PA 6.6 و Nylon P10 نیز از جمله این امکانات هستند. PA 12 همچنین در نسخه های ضد الکتریسیته ساکن، مقاوم در برابر آتش یا فلکس اضافی موجود است. PA 12 نسخه استاندارد و رایج است. شیلنگ های پلی آمید مقاومت بالایی را در مواجهه با فشار قوی سیالات عبوری از خود نشان می دهند.

  1. مقاومت شیلنگ های پنوماتیک در برابر هوا چه اهمیتی دارد؟

شیلنگ های پنوماتیک ممکن است در معرض تابش مستقیم خورشید یا ازن قرار بگیرند. قرار گرفتن مداوم در معرض این شرایط، ترکیبات لاستیکی را تخریب می کند و به طور بالقوه منجر به ایجاد شکاف در شیلنگ هایی می شود که ترکیبات ساخت آن ها به  درستی فرموله نشده اند. این شیلنگ ها طول عمر کوتاهی خواهند داشت و در صورت خرابی حین استفاده، ممکن است باعث خسارت های بسیاری شوند.

  1. شیلنگ های فنری فستو پنوماتیک چه مزایایی دارند؟

از مزایای شیلنگ های فنری یا مارپیچی این است که فضای کمتری را اشغال می کنند. این نوع از شیلنگ فستو هنگام استفاده حالت کششی داشته و باز می شود و پس از اتمام کار جمع شده و به شکل فنری اول خود باز می گردد. شیلنگ باد پنوماتیک فستو قابلیت به کارگیری در میخکوب بادی، گردگیر بادی، دستگاه منگنه زن بادی و نیز دستگاه پیچ گوشتی بادی و … را دارا می باشد.

  1. شیلنگ فستو از چه اجزایی تشکیل می شود؟

شیلنگ فستو پنوماتیک از اجزای زیر تشکیل می شود:

  • لوله داخلی شیلنگ
  • الیاف تقویت شده ای که به صورت مارپیچ یا به حالت بافته شده لوله داخلی را در بر می گیرند
  • لایه محافظ خارجی

شیلنگ فستو بسته به اینکه در چه محیط و در چه شرایطی به کارگیری خواهد شد، در انواع مختلفی اعم از تک لایه یا چند لایه تولید می شود.
