Festo AEVC/ADVC pneumatic cylinder
♦ بسته به مشخصات کالا تا ۷ روز قابل استرداد میباشد.
♦ تصوير نمايش داده شده بعنوان نمونه قابل عرضه مي باشد.

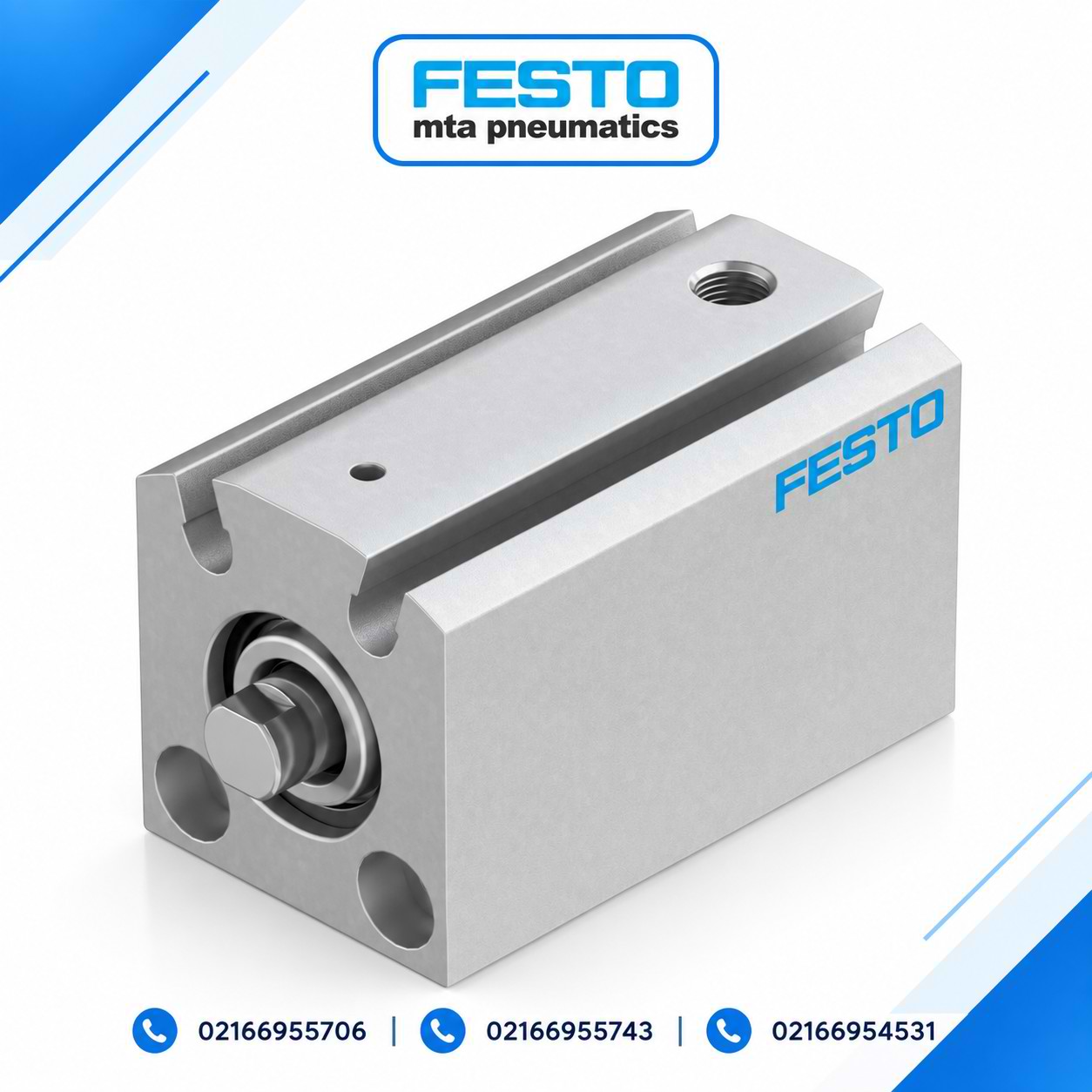

جک پنوماتیک AEVC/ADVC یک سیلندر Short-Stroke فستو برای حرکتهای کوتاه، فضای نصب محدود و کاربردهای Clamping و Fixture است؛ ADVC دوطرفه و AEVC یکطرفه با برگشت فنری است.
جک پنوماتیک AEVC/ADVC باید بر اساس Bore، Stroke، نیرو، فشار واقعی، سنسور و Part Number انتخاب شود.
قبل از خرید، دیتاشیت OEM، کد کامل محصول و سازگاری مکانیکی را بررسی کنید.
برای یک فیکسچر با فضای نصب بسیار محدود به دنبال سیلندر کورسکوتاه بودیم. بعد از تطبیق Bore، Stroke و Part Number، مدل ADVC انتخاب شد و از نظر ابعاد نصب و نیروی مورد نیاز با طراحی ما هماهنگ بود
مدیر نت – صنایع بستهبندی
در سفارش قبلی فقط بر اساس قطر و کورس جلو رفته بودیم و در قسمت رزوه Rod اختلاف داشتیم. این بار Full Type Code و دیتاشیت قبل از خرید بررسی شد و مدل صحیح بدون نیاز به تغییر مکانیکی نصب شد.
سرپرست اتوماسیون – خطوط مونتاژ خودرو
برای جایگزینی AEVC قدیمی، مهمترین نگرانی ما عملکرد برگشت فنری و فضای نصب بود. بررسی دقیق کد محصول و شرایط مکانیزم کمک کرد بدون تغییر اساسی در Fixture، گزینه مناسبتری انتخاب کنیم.
مسئول خرید – صنایع داروسازی
مشکل اصلی ما کندی سیکل بود و ابتدا تصور میکردیم خود Cylinder خراب شده است. بعد از بررسی مدار مشخص شد محدودیت Flow در Fitting و مسیر هوا عامل اصلی بوده و بدون تعویض جک مشکل برطرف شد
طراح ماشینآلات صنعتی
برای پروژهای با PLC و کنترل انتهای کورس، نسخه دارای Position Sensing را انتخاب کردیم. تطبیق Sensor، شیار مناسب و Part Number قبل از نصب باعث شد راهاندازی بدون اصلاح دوباره سیمکشی انجام شود.
مدیر تولید – کارخانه کاشی و سرامیک
در خرید صنعتی برای ما فقط قیمت مهم نبود؛ اصالت Part Number، تطبیق با دیتاشیت و امکان جایگزینی در آینده اهمیت بیشتری داشت. بررسی فنی قبل از سفارش باعث شد تصمیم خرید با ریسک بسیار کمتری انجام شود.
تکنسین ارشد تاسیسات مکانیکی
طراحی Short-Stroke باعث شده این خانواده برای Clamping، Fixture و حرکات کوتاه در فضاهای محدود مناسب باشد. ADVC در سایز 100 میلیمتر در فشار 6 bar تا حدود 4712 نیوتن نیروی تئوری رفت ایجاد میکند.
خانواده ADVC/AEVC از قطرهای کوچک تا 100 میلیمتر را پوشش میدهد و امکان استفاده از آن در ماشینهای کوچک تا فیکسچرهای صنعتی با نیروی بالاتر وجود دارد.
ADVC برای کنترل پنوماتیکی رفت و برگشت طراحی شده، در حالی که AEVC از ساختار یکطرفه با برگشت فنری استفاده میکند؛ بنابراین میتوان معماری مدار را متناسب با نیاز انتخاب کرد.
مدلهای دارای قابلیت سنسور میتوانند با Proximity Sensor برای تشخیص موقعیت پیستون استفاده شوند؛ این ویژگی برای PLC، Interlock و کنترل سیکل ارزشمند است.
محدوده اصلی این خانواده تقریباً 2.5 تا 25 میلیمتر است؛ بنابراین برای حرکتهای بلند بهتر است سراغ Compact یا Standard Cylinder دیگری رفت.
سیستم استاندارد آن از نوع Elastic Cushioning است و برای جرم و سرعت زیاد باید End-Position Impact Energy بررسی شود.
این Cylinder برای تولید نیروی محوری طراحی شده است. اگر Fixture به Rod گشتاور یا Side Load وارد میکند، استفاده از Guide خارجی یا Actuator راهنمادار منطقیتر است.
اگر در هر دو جهت به کنترل پنوماتیکی و نیروی قابل توجه نیاز دارید، ADVC را بررسی کنید. اگر حرکت اصلی با هوا انجام میشود و برگشت فنری کافی است، AEVC گزینه مرتبطتری است.
فشار نامی کمپرسور معیار کافی نیست. افت فشار، اصطکاک و حاشیه اطمینان پروژه را نیز وارد محاسبه کنید.
قطر بزرگتر نیروی بیشتری میدهد، اما مصرف هوا، وزن و انرژی ضربه را نیز بالا میبرد. برای نمونه ADVC-32 در 6 bar حدود 483 N نیروی رفت دارد.
این خانواده برای کورس کوتاه ساخته شده است؛ اگر به حرکت قابل توجه بیشتر از 25 میلیمتر نیاز دارید، قبل از سفارش خانوادههای Compact دیگر را نیز مقایسه کنید.
کد کامل باید نوع رزوه Rod، Position Sensing و Configuration واقعی را مشخص کند. دو Cylinder با Bore و Stroke یکسان الزاماً Part Number یکسان ندارند.
برای سفارش Replacement، عکس پلاک، کد کامل و Datasheet مدل قبلی را نگه دارید. این مرحله ساده از بخش بزرگی از خطاهای خرید صنعتی جلوگیری میکند.
شما در انتخاب FESTO ADVC/AEVC بیشتر با کدام چالش روبهرو هستید؟
آیا هنوز بین ADVC و AEVC مردد هستید، نمیدانید چه Bore و Stroke برای پروژه شما مناسب است، یا برای جایگزینی مدل قدیمی با مشکل Part Number، سنسور، فشار کاری یا فضای نصب مواجه شدهاید؟
تجربه یا سوال فنی خود را در بخش کامنتها بنویسید؛ اگر کد کامل محصول، Part Number یا شرایط کاری دستگاه را هم ذکر کنید، بررسی دقیقتری امکانپذیر خواهد بود.
برای استعلام قیمت، موجودی و مشاوره انتخاب جک FESTO ADVC/AEVC نیز میتوانید تصویر پلاک یا کد فنی محصول را برای «فستو ایران» ارسال کنید تا قبل از خرید، تطبیق فنی مدل بررسی شود.
