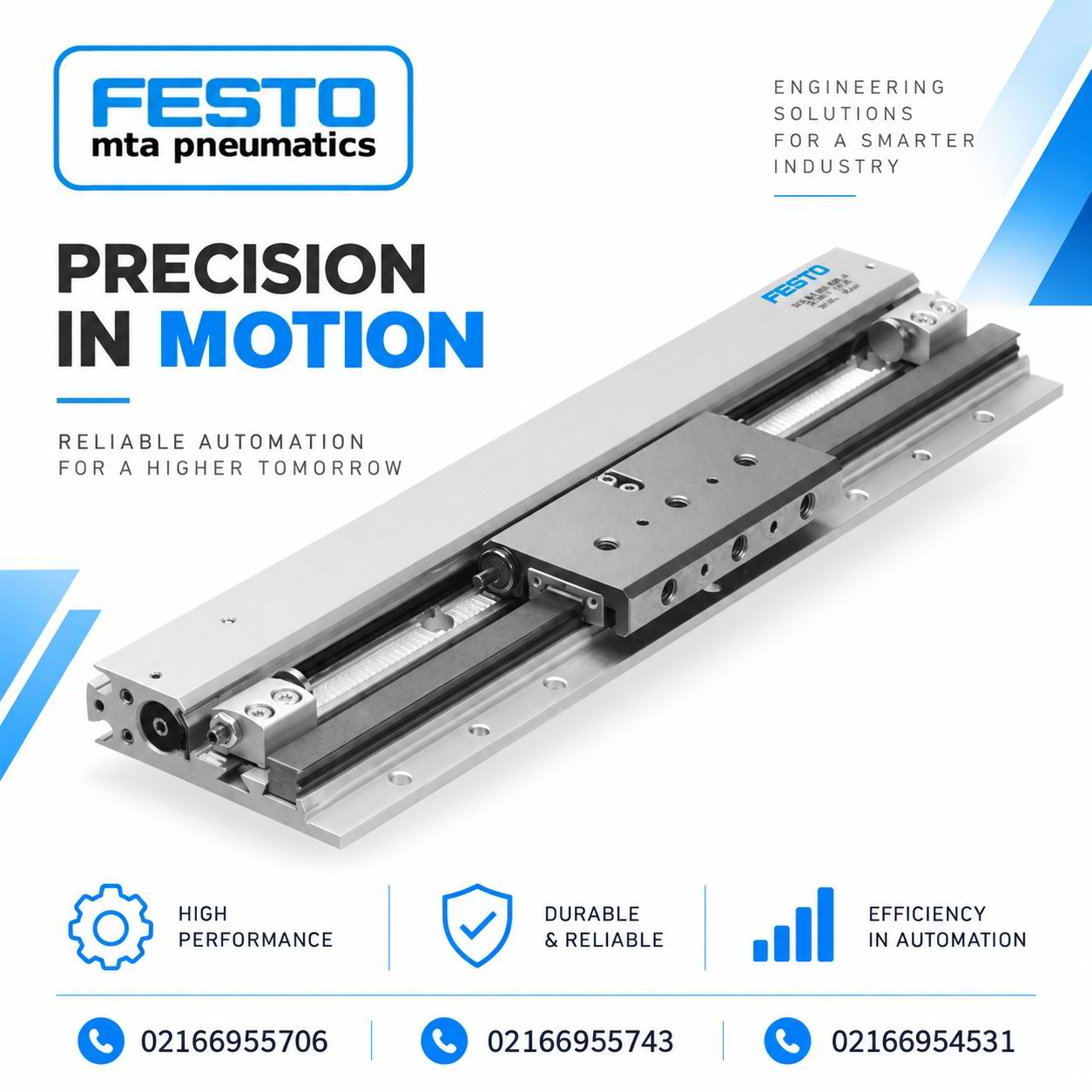

معرفی جک پنوماتیک رادلس FESTO SLG

Festo SLG flat rodless linear drive

کمپانی تولیدکننده: Festo
کشور برند: آلمان (Germany)
نوع محصول: جک پنوماتیک رادلس تخت / Flat Rodless Linear Drive
مکانیزم عملکرد: Slotted Cylinder / Mechanically Coupled Rodless Drive
نوع عملکرد: دوطرفه / Double-Acting
دارای گاید دقیق یکپارچه / Integrated Precision Guide
دارای مدارک و مستندات فنی رسمی Festo
سری / مدل نامبر: SLG
مدل‌های اصلی: SLG-8 / SLG-12 / SLG-18
سایزهای اصلی پیستون: 8 / 12 / 18 mm
محدوده کورس: از 100 تا 900 mm، بسته به سایز
نوع Cushioning: P / YSR
قابلیت Position Sensing و Intermediate Position تا 4 موقعیت
وضعیت محصول: Active Series / Current Festo Product Family

گارانتی اصالت و دو سال تعویض

موجودی انبار و ارسال ۲۴ ساعته

♦ بسته به مشخصات کالا تا ۷ روز قابل استرداد می‌باشد.
♦ تصوير نمايش داده شده بعنوان نمونه قابل عرضه مي باشد.

جک پنوماتیک فستو FESTO SLG برای چه پروژه‌ای مناسب است و قبل از خرید چه چیزهایی باید بررسی شود؟

جک پنوماتیک فستو FESTO SLG یک اکچویتور رادلس خطی و کم‌ارتفاع با گاید دقیق یکپارچه است که در سایزهای SLG-8، SLG-12 و SLG-18 برای ماشین‌آلات فشرده، کاتر، پرینتر و سیستم‌های اتوماسیون کاربرد دارد. برای انتخاب صحیح جک پنوماتیک فستو FESTO SLG باید کورس، بار، Moment، سرعت، فشار کاری، Cushioning، Position Sensing، Order Code، شرایط نصب و متعلقات موردنیاز هم‌زمان بررسی شوند.

محصولات آکبند100%

100%

قیمت های رقابتی100%

100%

خدمات فروش100%

100%

گارانتی و پشتیبانی100%

100%

مشاوره فنی100%

100%

Reference Accuracy of Span

Turndown Ratio

Long-Term Stability ±0.2%

Total Installed Performance

رضایت مشتریان از خرید محصول جک پنوماتیک فستو FESTO SLG

برای محور حرکتی دستگاه فضای بسیار محدودی داشتیم و مهم‌ترین مسئله ما انتخاب درست سایز SLG بود. بعد از بررسی کورس، وزن Fixture و Moment، مدل مناسب انتخاب شد و توانستیم بدون اضافه‌کردن یک گاید جداگانه، مجموعه جمع‌وجورتری داشته باشیم.

مدیر نت – صنایع بسته‌بندی

جک قبلی دستگاه فقط با نام SLG شناخته می‌شد و کد کامل آن مشخص نبود. با تطبیق Part Number، Stroke و نوع Cushioning توانستیم مدل صحیح را شناسایی کنیم و از سفارش یک قطعه مشابه اما ناسازگار جلوگیری شد.

سرپرست اتوماسیون – خطوط مونتاژ خودرو

برای ما فقط حرکت رفت‌وبرگشتی مهم نبود؛ هد کاتر خارج از مرکز نصب می‌شد و Moment روی گاید اهمیت داشت. بررسی بار واقعی قبل از خرید کمک کرد مدلی انتخاب شود که با شرایط مکانیکی دستگاه تطابق بیشتری داشته باشد.

مسئول خرید – صنایع داروسازی

مزیت اصلی برای واحد خرید این بود که قبل از استعلام دقیقاً مشخص شد چه اطلاعاتی باید ارائه کنیم: Order Code، Part Number، کورس و عکس پلاک. همین موضوع رفت‌وبرگشت بین واحد خرید و فنی را کمتر و فرآیند انتخاب را شفاف‌تر کرد.

طراح ماشین‌آلات صنعتی

پس از نصب، در ابتدا ضربه انتهای کورس بیشتر از انتظار بود. با بررسی سرعت، Flow Control و نوع Cushioning مشخص شد مشکل صرفاً از خود Drive نیست؛ بعد از تنظیم صحیح مدار پنوماتیک، حرکت کنترل‌شده‌تر شد.

مدیر تولید – کارخانه کاشی و سرامیک

SLG را به دلیل ارتفاع کم و وجود گاید یکپارچه بررسی کردیم. مهم‌ترین نکته برای ما این بود که انتخاب فقط براساس Bore انجام نشود و سرعت، Duty Cycle، وزن کامل مجموعه متحرک و موقعیت مرکز ثقل نیز در تصمیم نهایی لحاظ شود.

تکنسین ارشد تاسیسات مکانیکی

مزایا FESTO SLG چیست و چه زمانی این جک رادلس واقعاً انتخاب مناسبی است؟

1. حذف بخشی از قطعات مکانیکی اضافه:

SLG اکچویتور رادلس و Guide Rail with Slide را در یک مجموعه ترکیب می‌کند؛ بنابراین در بسیاری از کاربردها نیازی به خرید و هم‌راستاسازی یک گاید مستقل نیست.

2. طراحی بسیار تخت برای ماشین‌های فشرده:

قطرهای 8، 12 و 18 میلی‌متر و فرم Flat Design باعث شده SLG برای ماشین‌هایی که محدودیت ارتفاع دارند مناسب باشد؛ مزیتی مهم در تجهیزات چاپ، کاتر، مونتاژ و Handling.

3. امکان توسعه سیستم فراتر از دو نقطه حرکتی:

End Stop قابل تنظیم و گزینه Intermediate Position اجازه می‌دهد SLG فقط یک حرکت ساده ابتدا تا انتهای کورس نباشد و برای بعضی Sequenceهای چندموقعیتی نیز استفاده شود.

4. آزادی بیشتر در طراحی پنوماتیک:

موقعیت‌های مختلف برای Supply Port و قابلیت نصب مستقیم، آزادی بیشتری برای جانمایی اکچویتور در فضای محدود ماشین فراهم می‌کنند.

معایب FESTO SLG چیست و چه زمانی این جک رادلس واقعاً انتخاب مناسبی است؟

1. خانواده SLG برای بارهای خیلی بزرگ طراحی نشده است:

نیروی تئوری در 6 bar برای سه سایز اصلی حدود 30، 68 و 153 نیوتن است؛ بنابراین SLG را نباید صرفاً به دلیل داشتن گاید، جایگزین یک Rodless Drive بزرگ و پرقدرت دانست.

2. کورس آن نسبت به خانواده‌های Long-Stroke محدودتر است:

حداکثر Stroke رسمی بسته به سایز به 500، 700 یا 900 میلی‌متر می‌رسد؛ در حالی که خانواده‌هایی مانند Festo DGC یا Parker OSP-P برای کورس‌های بسیار طولانی‌تر ساخته شده‌اند.

3. انتخاب اشتباه بار خارج از مرکز می‌تواند مزیت گاید را از بین ببرد:

داشتن Guide داخلی به معنی تحمل نامحدود Moment نیست. اگر Fixture بلند یا مرکز جرم دور از Slide باشد، باید نیروها و Momentهای ترکیبی پیش از سفارش کنترل شوند.

چگونه در 6 مرحله مطمئن شویم FESTO SLG واقعاً برای پروژه ما مناسب است؟

1. Envelope واقعی نصب را مشخص کنید.

فقط طول و عرض خود SLG را اندازه نگیرید. فضای Fitting، شیلنگ، Sensor، کابل، Fixture و مسیر کامل حرکت بار را نیز در مدل مکانیکی لحاظ کنید.

2. وظیفه حرکتی را دقیق تعریف کنید.

مشخص کنید حرکت فقط بین دو نقطه است یا Intermediate Position نیز نیاز دارید؛ همچنین Stroke مفید واقعی ماشین را از روی موقعیت شروع و پایان استخراج کنید.

3. نیروی موردنیاز را با فشار واقعی خط مقایسه کنید.

نیروی Datasheet در شرایط مرجع بیان می‌شود. فشار واقعی نزدیک اکچویتور هنگام حرکت ممکن است کمتر از فشار خروجی کمپرسور باشد؛ بنابراین Margin عملی را در نظر بگیرید.

4. بار دینامیکی و Moment را قبل از انتخاب Size بررسی کنید.

وزن Fixture، ابزار، شیلنگ متحرک و قطعه تولیدی را با هم محاسبه کنید. سپس محل مرکز ثقل را وارد محاسبه کنید؛ فقط عدد کیلوگرم معیار انتخاب نیست.

5. سیستم توقف را بر اساس انرژی حرکت انتخاب کنید.

اگر سرعت و جرم متحرک بالاست، فقط انتخاب End Stop کافی نیست. نوع Cushioning و در صورت نیاز Shock Absorber باید متناسب با انرژی جنبشی سیستم انتخاب شود.

6. قبل از ثبت سفارش، Order Code را خط‌به‌خط اعتبارسنجی کنید.

Size، Stroke، Cushioning، Position Sensing، Intermediate Position و Accessories باید با درخواست خرید یکسان باشند. برای Replacement نیز Part Number و عکس کامل پلاک را کنار سفارش ثبت کنید.
