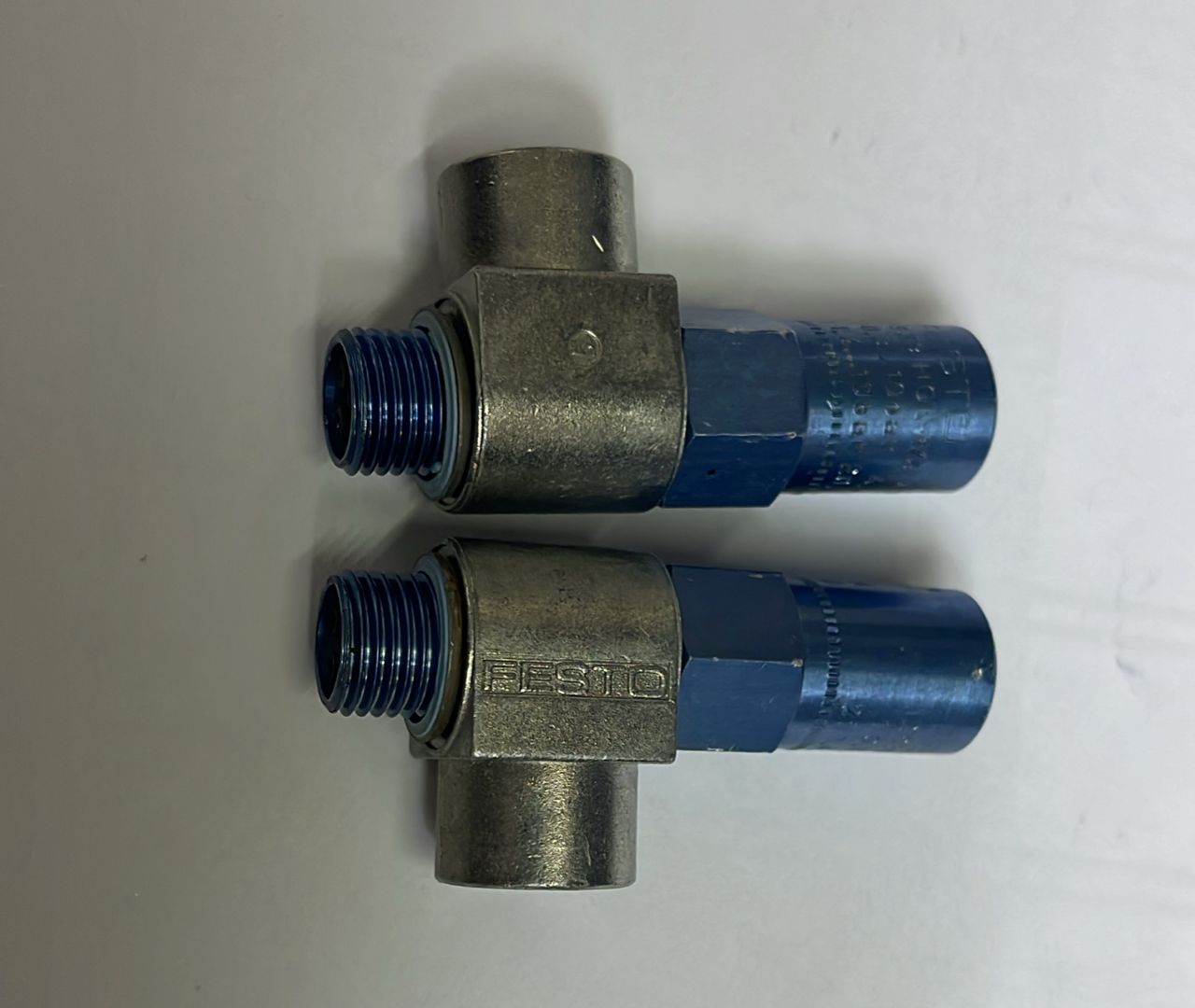

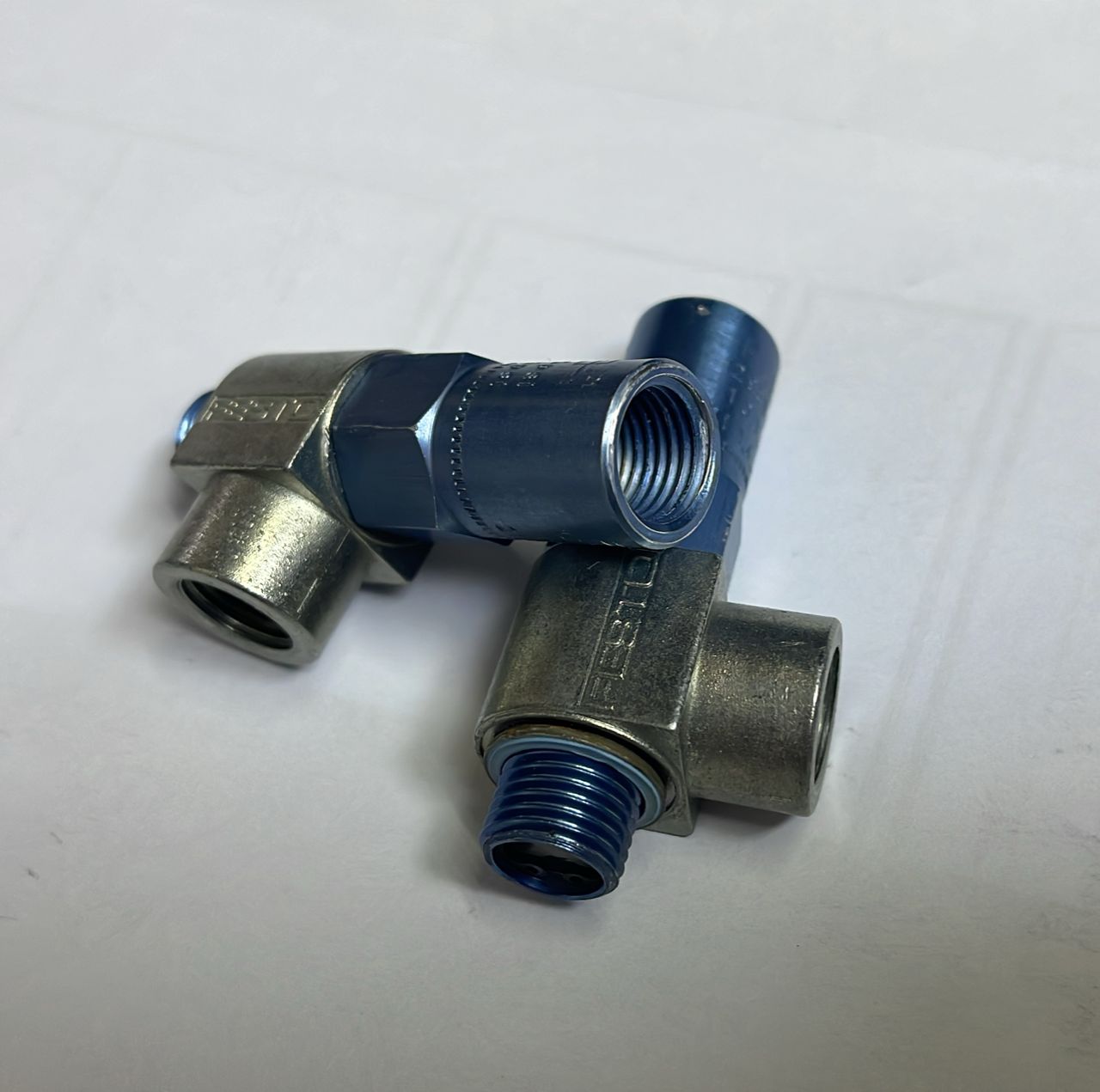

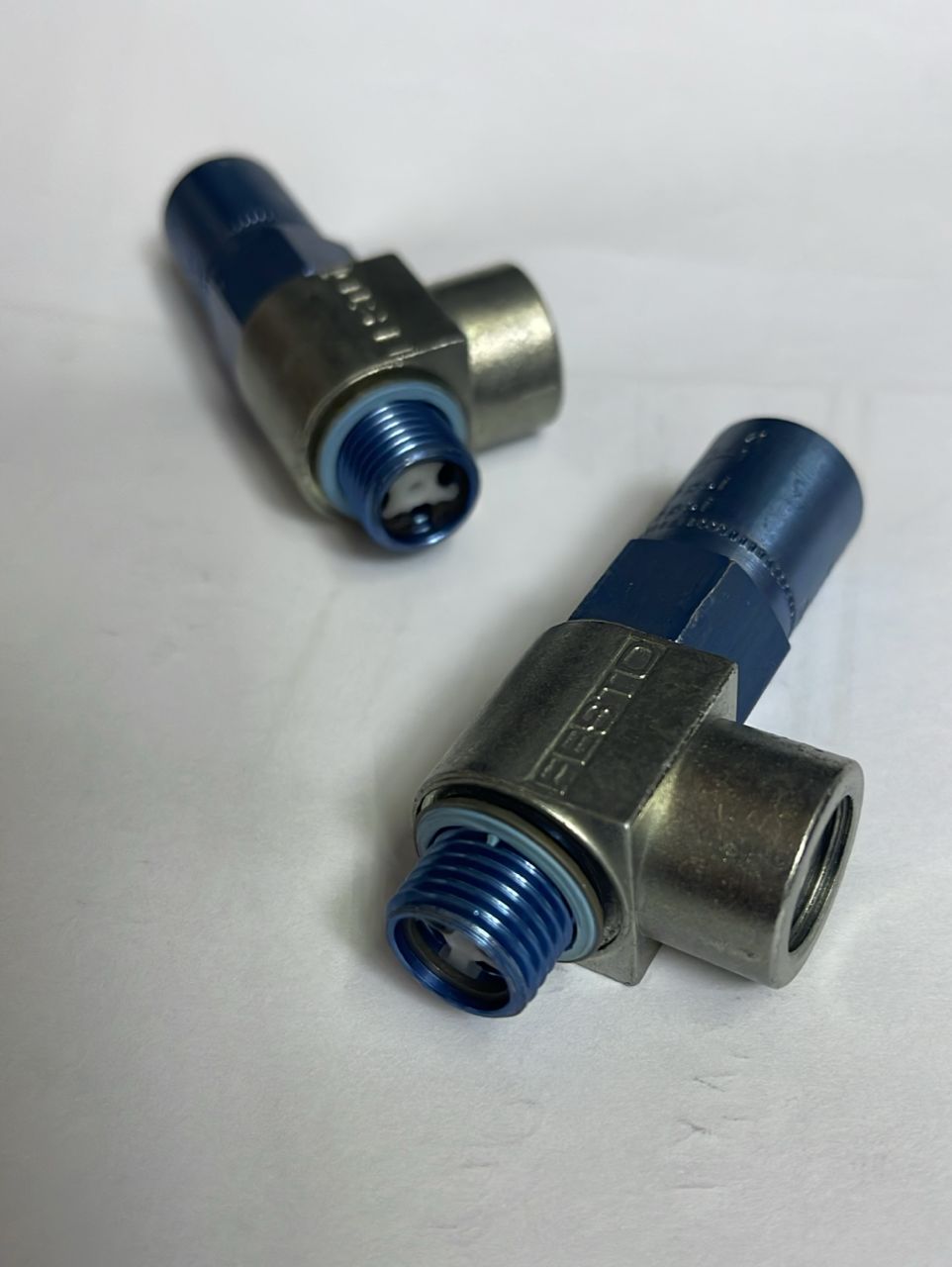

قفل پیلوتی پنوماتیک HGL فستو

قفل پیلوتی پنوماتیک HGL فستو یا همان فقل سرجکی که در برخی از موارد فنی به ان چک ولو یا حتی چک ولو سرجکی فستو هم نام دارد تمامی این نام ها همگی یک کارایی دارند و حتی ظاهر انهاهم با هم فرقی ندارد و فقط اسم و استلاح ان ها با هم فرق دارند چون کد فنی یکی است. اگر بخواهیم به موضوعات فنی این قطعه از برند FESTO GERMANY بپردازیم باید گفت که در مواردی که جک در زیر فشار بار قرار است استوپ داشته باشد این فقل نقش مهمی دارد.بطور مثال یعنی ان که جک  پنوماتیک قرار است در حرکت عمودی وزنه ای را به سمت بالا ببرد و در محل مشخصی جک برای مدت زمان مشخصی استوپ کند و این استوپ با فشار وزنه نباید به سیستم شیر برقی و فشار واردکند و حتی جک تحت هیچ شرایطی منانند نشتی اتصالات یا حتی پارگی شلنگ ها و …. نباید باعث پایین اومدن و تغیر رفتار جک شود بطور دقیق تر بخوام بگم یعنی قفل محض وکامل جک بطور ایمن. بهترین و استاندارد ترین محل توصیه شده برای نصب چک ولو قفل پیلوتی پنوماتیک HGL-B FESTO  دقیقا و بدون هیچ واسطه و رابط روی رزوه ی خود جک یعنی حتی اگر سیر گنترل شرعت یا همان فلو سرجکی هم داشته باشید بهتر است اول قفل روی بدنه ی جک بسته شود وسپس ملزومات دیگر مانند فلوکنترل یا همان شیر کنترل سرعت جک را نصب کرد. نحوه ی کار ان به این ترتیب است که سه پورت هوا یابه عبارت دیگر سه عدد کانکشن روزه در ان دیده میشود که دو عدد کانکشن ان که هم سایز است و یکی نر هست و دیگری مادگی که زاویه 90 درجه نسبت به هم دارند مسیر اصلی ورودی و خروجی هوا است و یک پورت دیگری هست که معمولا از دو پورت اصلی سایز کوچک تری دارد که به ان پورت پیلوت یا همان فرمان قفل می گویند.
چند مورد از کد های فنی این تجهیز میتوان به موارد زیر اشاره کرد.
HGL-M5-B
HGL-1/8-B
HGL-1/8-QS
HGL-1/4
HGL-1/4-B
HGL-1/4-QS
HGL-3/8-B
HGL-3/8
HGL-1/2-B
HGL-1/2
