One-way flow control valve GR Festo
♦ بسته به مشخصات کالا تا ۷ روز قابل استرداد میباشد.
♦ تصوير نمايش داده شده بعنوان نمونه قابل عرضه مي باشد.
فلو کنترل بین راهی FESTO GR ابزاری کلیدی برای کنترل دقیق دبی و جلوگیری از نوسانات حرکتی در سیلندرهای پنوماتیک است. با مطالعه این مقاله، ضمن آشنایی با اصول سایزینگ، ترفندهای کالیبراسیون و عیبیابی فلو کنترل بین راهی FESTO GR را در پروژههای حساس خواهید آموخت.
نکات کلیدی این راهنما:
فلوکنترل بین راهی GR فستو شیر سوزنی از خانواده ی NEEDEL VALVE FESTO است که وظیفه ی ان تنظیم مقدار دبی هوای عبوری از ان را دارد یا معادل حرف مقاومت در مدار های الکتریکی است برای درک ساده و خوب این شیر تنظیم جریان فستو بهتر است به این موضوع توجه کنید که از یک طرف که فلش مسیر عبوری را نشان میدهد میتوان با کم و زیاد پیچ تنظیم بالای ان مقدار دبی یا همان حجم هوای عبوری از شیر را تنظیم کنیم ولی این تنظیم فقط از یک طرف انجام میشود یعنی همان جهتی که مسیر فلش رو بدنه نشان داده شده است واز جهت مخالف یک سوپاپ هوا وجود دارد که در زمان برگشت هوا از داخل فلوکنترل بین راهی یعنی خلاف جهت فلش مسیر بدون هیچ کنترلی باز است و پیچ تنظیم هیچ کنترلی روی دبی هوای برگشت ندارد این موضوع باعث شده است تا یک ساختار نسبتا پیچیده ای در بدنه ی بلوک ولو ایجاد میشود تا بهترین تنظیم را برای جک های پر سرعت و جک های کم سرعت ایجاد کند.به خاطر داشته باشید که بهترین و دقیق ترین فلوکنترل نیوماتیکی برای برند هایی هستند که پیچ تنظیم ان کوچک ترین و حساس ترین گام دنده ها را دارد یعنی این که هرچقدر که تعداد گام دنده ها کوچک تر باشد شیر بادقت بالتری نظیم میشود وهر چقدر که لوازم اب بندی و کیفیت ساخت شیر تنظیم سرعت بالاتر باشد دقت ددر تنظیم سرعت جکبالا میرو و مشکل حرکت پله ای جک را نخواهیم داشت که به لطف طراحی وکیفیت ساخت بالای FESRO GR VALVE بهرین و بالاترین دقت را میتوان تجربه کرد فقط تنها نقطه ضعف فولی کنترل جک فستو وجود هوای کثیف و روسب کردن ذرات موجود در هوا است
برای انتخاب و سایزینگ کردن شیر تنظیمهوای فستو بهتر است با مشاورین 24 ساعته تماس حاصل نمایید.
چند نمونه از محصولات خانواده GR فستو بصورت زیر است

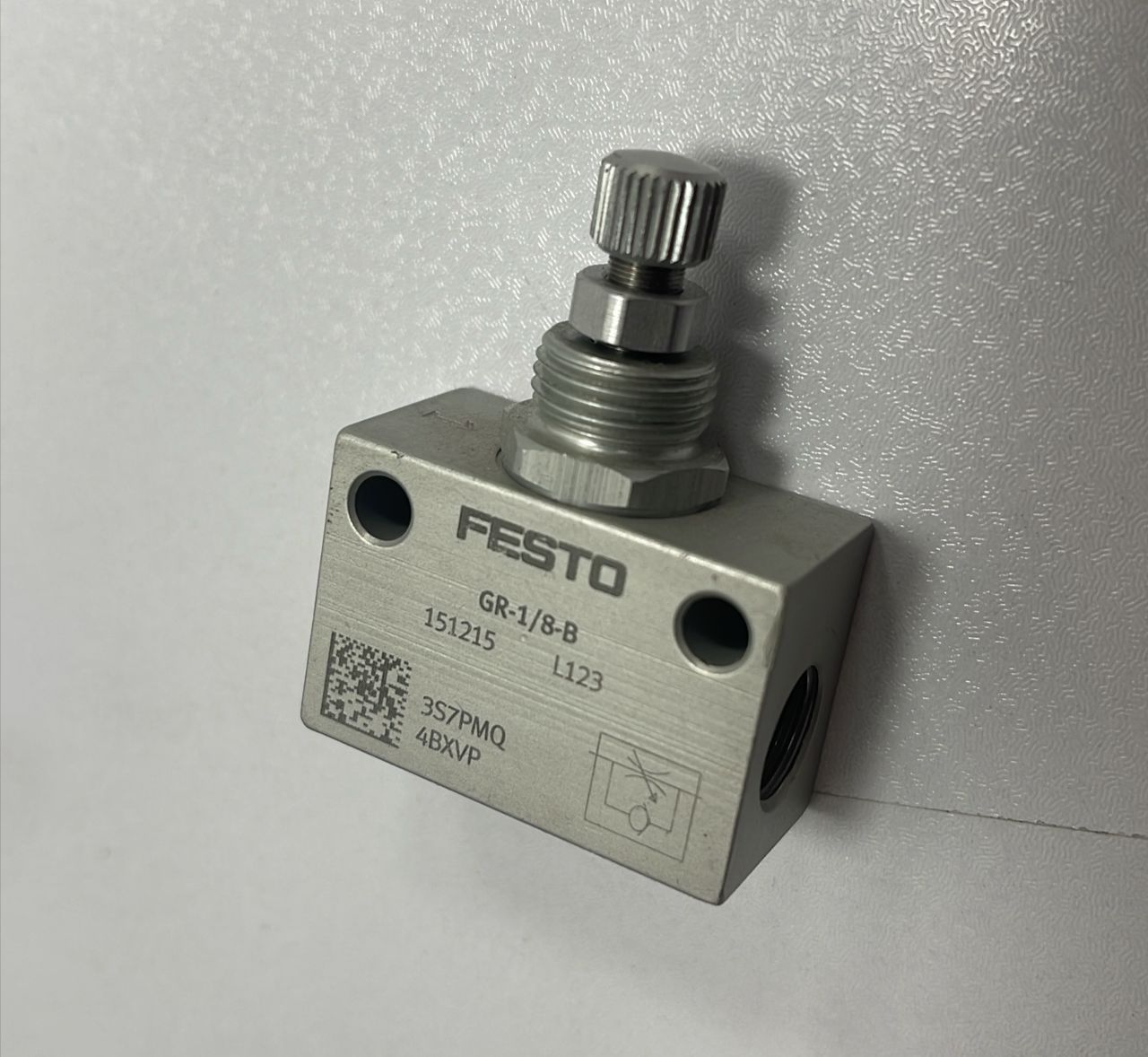

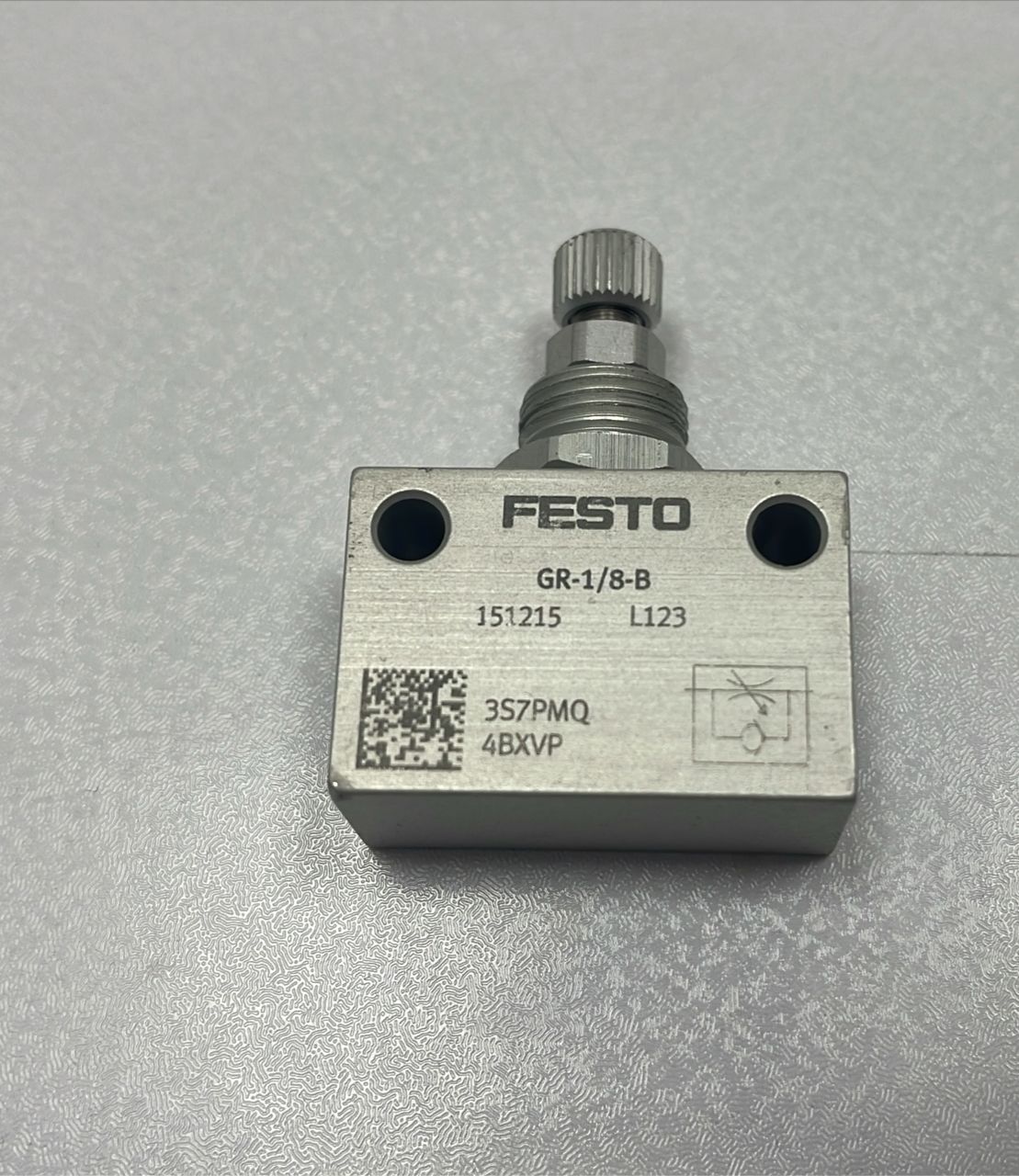

GR-1/8-B 151215
GR-1/8X2-B 152612
GR-M5-B 151213
GR-1/4 2101
GRA-1/4-B 6509
GR-3/8-B 6308
GR-1/2 3720
GRK-1/8 2105
در خطوط بستهبندی ما، تنظیم دقیق سرعت جکهای پنوماتیک همیشه چالشبرانگیز بود و پدیده Stick-Slip باعث آسیب به محصول میشد. از زمانی که فلو کنترل بین راهی FESTO GR با پورت 1/4 اینچ را جایگزین کردیم، حرکت سیلندرها کاملاً نرم و یکنواخت شد. رزوه ظریفِ پیچ تنظیم آن، کنترل فوقالعادهای به ما میدهد.
مدیر نت ماشینآلات بستهبندی
برای رباتهای خط جوشکاری که ارتعاشات مکانیکی بالایی دارند، شیرهای متفرقه به مرور زمان از تنظیم خارج میشدند. مدل GR فستو به دلیل طراحی یکپارچه و مقاومت مکانیکی بالا، پایداری دبی هوا را حتی در فشارهای کاری نزدیک به 8 bar بدون نیاز به کالیبراسیون مجدد حفظ کرده است.
سرپرست اتوماسیون صنعتی در صنعت خودرو
در تجهیزات داروسازی، حفظ عملکرد یکنواخت قطعات در دماهای متغیر اهمیت بالایی دارد. فلو کنترلهای FESTO GR تا دمای محیطی 60 ∘ C هیچگونه افت عملکرد یا نشتی از ناحیه اورینگها نشان ندادند. کیفیت آلیاژ به کار رفته در این سری واقعاً نشاندهنده مهندسی آلمانی است.
مدیر فنی تجهیزات داروسازی
نصب بین راهی (In-line) این مدل به تیم طراحی ما اجازه داد تا در فضاهای به شدت محدودِ تابلوهای پنوماتیک، بدون نیاز به نصب مستقیم روی پورت سیلندر، کنترل جریان را پیادهسازی کنیم. یکپارچگی این قطعه با شیلنگهای پلیاورتان فستو بینقص است.
طراح ارشد سیستمهای پنوماتیک
به عنوان تکنسین تعمیرات، همیشه با نشتی هوا و خرابی زودهنگام فلو کنترلهای ارزانقیمت درگیر بودم. نصب سری GR فستو هزینههای توقف خط (Downtime) ما را به شدت کاهش داد. این قطعات به معنای واقعی کلمه “نصب کن و فراموش کن” هستند.
واحد نگهداری و تعمیرات
تیم تامین ما همیشه به دنبال قطعات اصلی با گارانتی معتبر است. مشاوره مهندسی سایت فستو ایران در انتخاب دقیق سایز (مانند انتخاب بین دبی اسمی430 l/min و 730 l/min بر اساس استاندارد ISO6358) بسیار راهگشا بود و پیشفاکتور با سرعت بالا و قیمت رقابتی ارسال شد.
کارشناس ارشد خرید قطعات صنعتی
