معرفی جک کامپکت قدرتی FESTO ADNH

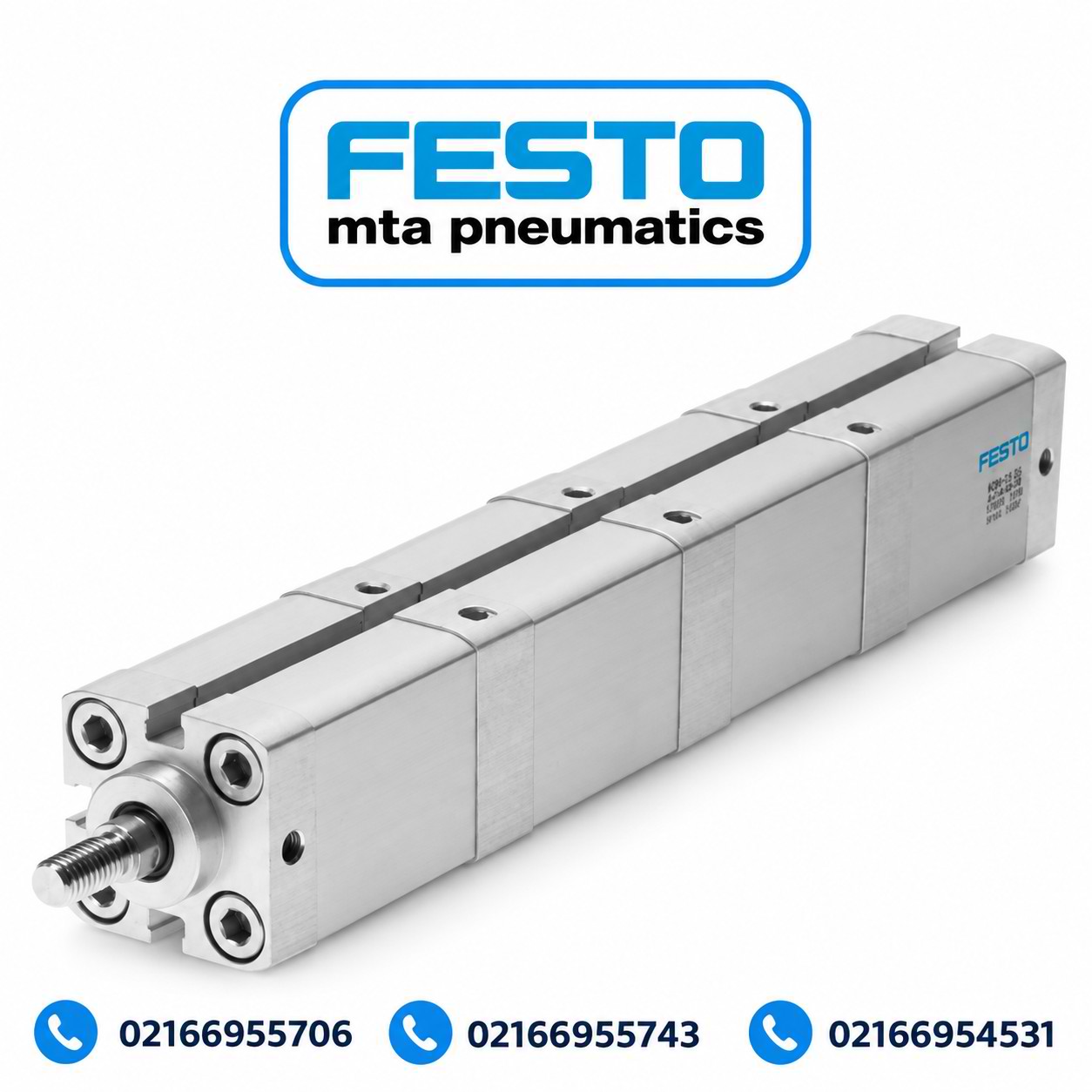

Festo ADNH high-force pneumatic cylinder

کمپانی تولیدکننده: Festo
کشور برند: آلمان (Germany)
نوع محصول: جک پنوماتیک کامپکت پرقدرت / High-Force Pneumatic Cylinder
کاربرد اصلی: پرس، کلمپینگ، فیکسچر و مکانیزم‌های نیازمند نیروی بالا در فضای محدود
مکانیزم عملکرد: چند سیلندر سری / Multiple Cylinders in Series
نوع عملکرد: دوطرفه / Double-Acting
دارای مدارک و مستندات فنی رسمی Festo
سری / مدل نامبر: ADNH
مدل‌های اصلی: ADNH-25 / ADNH-40 / ADNH-63 / ADNH-100
پیکربندی تعداد سیلندر: 2N / 3N / 4N
قطرهای اصلی پیستون: 25 / 40 / 63 / 100 mm
محدوده کورس: 5 تا 150 mm
حداکثر فشار کاری: 10 bar
حداکثر نیروی تئوری رفت در 6 bar: حدود 18,281 N
استاندارد الگوی نصب: ISO 21287
قابلیت تشخیص موقعیت: Proximity Switch / Position Sensing
محدوده دمای استاندارد: ‎-20 تا +80°C
نسخه دمای بالا: S6 تا +120°C
وضعیت محصول: Active Series / Current Festo Product Family

گارانتی اصالت و دو سال تعویض

موجودی انبار و ارسال ۲۴ ساعته

♦ بسته به مشخصات کالا تا ۷ روز قابل استرداد می‌باشد.
♦ تصوير نمايش داده شده بعنوان نمونه قابل عرضه مي باشد.

جک کامپکت قدرتی فستو FESTO ADNH برای چه پروژه‌هایی مناسب است؟

جک کامپکت قدرتی فستو FESTO ADNH برای پروژه‌هایی طراحی شده که به نیروی رفت بالا در فضای نصب محدود نیاز دارند و در سایزهای 25، 40، 63 و 100 میلی‌متر با آرایش‌های 2N، 3N و 4N عرضه می‌شود.

جک کامپکت قدرتی فستو FESTO ADNH تا حدود 18.3 kN نیروی تئوری رفت در 6 bar ایجاد می‌کند و انتخاب آن باید براساس نیرو، کورس، فشار واقعی، فضا و Order Code انجام شود.

محصولات آکبند100%

100%

قیمت های رقابتی100%

100%

خدمات فروش100%

100%

گارانتی و پشتیبانی100%

100%

مشاوره فنی100%

100%

Reference Accuracy of Span

Turndown Ratio

Long-Term Stability ±0.2%

Total Installed Performance

رضایت مشتریان از خرید محصول جک کامپکت قدرتی فستو FESTO ADNH

برای پروژه ما فضای نصب محدود بود اما به نیروی بالایی نیاز داشتیم. پس از بررسی فشار کاری، کورس و نیروی موردنیاز، مدل مناسب FESTO ADNH انتخاب شد و از خرید یک سایز بزرگ‌تر و غیرضروری جلوگیری کردیم

مدیر نت – صنایع بسته‌بندی

مهم‌ترین کمک فنی برای ما بررسی کامل Order Code بود؛ چون دو مدل ADNH از نظر ظاهری بسیار شبیه بودند اما تعداد مراحل و کورس متفاوتی داشتند. این تطبیق قبل از سفارش از یک اشتباه پرهزینه جلوگیری کرد.

سرپرست اتوماسیون – خطوط مونتاژ خودرو

در سیستم کلمپ دستگاه به نیروی بالا در فضای کم نیاز داشتیم. انتخاب ADNH پس از بررسی نیروی رفت و فشار واقعی شبکه باعث شد بدون تغییر اساسی در فضای مکانیکی، نیاز پروژه تأمین شود.

مسئول خرید – صنایع داروسازی

در Commissioning ابتدا جک زیر بار نیروی مورد انتظار را ایجاد نمی‌کرد. با بررسی فشار دینامیکی، شیر و مسیر هوای فشرده مشخص شد مشکل از خود ADNH نیست و پس از اصلاح مسیر هوا، عملکرد سیستم پایدار شد.

طراح ماشین‌آلات صنعتی

برای جایگزینی جک قدیمی فقط نام ADNH را داشتیم. با بررسی پلاک، قطر، کورس، رزوه و Configuration توانستیم مدل جایگزین را دقیق‌تر مشخص کنیم و بدون تغییر مکانیکی جدی، تجهیز نصب شد.

مدیر تولید – کارخانه کاشی و سرامیک

ابتدا تصور می‌کردیم باید حتماً نسخه 4N سفارش دهیم؛ اما بعد از محاسبه نیروی واقعی پروژه مشخص شد Configuration پایین‌تر نیز نیاز ما را با حاشیه مناسب پوشش می‌دهد. این انتخاب از Oversizing و هزینه اضافی جلوگیری کرد.

تکنسین ارشد تاسیسات مکانیکی

مزایا جک کامپکت قدرتی فستو FESTO ADNH چیست؟

1. نیروی بالا در ابعاد نسبتاً کامپکت:

پیکربندی‌های 2N، 3N و 4N به‌ترتیب از 2، 3 و 4 سیلندر برای افزایش نیروی رفت استفاده می‌کنند.

2. انعطاف در سایزبندی:

قطرهای 25، 40، 63 و 100 mm و کورس 5 تا 150 mm امکان انتخاب متناسب با پروژه را فراهم می‌کنند.

3. فشار کاری تا 10 bar:

برای کاربردهای صنعتی پنوماتیکی دامنه کاری مناسبی در اختیار طراح قرار می‌دهد.

4. امکان Position Sensing:

تشخیص موقعیت توسط Proximity Switch در ساختار محصول پیش‌بینی شده است.

5. انعطاف در نصب:

Festo موقعیت نصب را Any اعلام کرده است.

معایب جک کامپکت قدرتی فستو FESTO ADNH چیست؟

1. افزایش نیرو عمدتاً مربوط به حرکت رفت است:

بنابراین برای کاربردی که نیروی زیاد و تقریباً مشابه در هر دو جهت می‌خواهد، باید گزینه‌هایی مثل Tandem Cylinder نیز بررسی شوند.

2. Cushioning قابل تنظیم پنوماتیکی استاندارد ندارد:

ADNH از Elastic Cushioning در دو انتها استفاده می‌کند؛ پس برای بارهای سریع و پرانرژی باید انرژی انتهای کورس جداگانه بررسی شود.

چگونه جک FESTO ADNH مناسب پروژه را در 7 قدم انتخاب کنیم؟

به‌جای شروع از مدل و قیمت، از نیروی موردنیاز پروژه شروع کنید؛ این مسیر احتمال Oversizing یا انتخاب ADNH اشتباه را کمتر می‌کند.

1. نیروی واقعی موردنیاز را مشخص کنید.

نیروی پرس، Clamp یا Push موردنیاز را محاسبه و شرایط واقعی مکانیزم را نیز لحاظ کنید.

2. فشار واقعی نزدیک جک را اندازه بگیرید.

عدد کمپرسور کافی نیست؛ افت فشار شیر، شیلنگ و اتصالات می‌تواند عملکرد واقعی را تغییر دهد.

3. قطر مناسب را انتخاب کنید.

ADNH در قطرهای 25، 40، 63 و 100 mm ارائه می‌شود.

4. بین 2N، 3N و 4N تصمیم بگیرید.

فقط به سراغ تعداد مراحل بیشتر بروید که نیروی موردنیاز پروژه آن را توجیه کند.

5. کورس را براساس حرکت واقعی انتخاب کنید.

محدوده استاندارد ADNH برابر 5 تا 150 mm است.

6. شرایط جانبی را کنترل کنید.

دما، کیفیت هوای فشرده، سرعت، Position Sensing، فضای نصب و بار جانبی را قبل از سفارش بررسی کنید.

7. Order Code را نهایی کنید.

قطر + کورس + نوع رزوه + Cushioning + Position Sensing + تعداد سیلندر را کنترل کنید و سپس قیمت همان Configuration را استعلام بگیرید.

منابع علمی و تخصصی

1. استانداردهای بین‌المللی سیلندرهای پنوماتیک و ISO 21287
2. اصول طراحی سیستم هوای فشرده صنعتی و مدیریت افت فشار
3. راهنمای بهینه‌سازی سیستم‌های هوای فشرده صنعتی وزارت انرژی آمریکا
4. ایمنی و کنترل نویز تجهیزات پنوماتیک و هوای فشرده OSHA
5. کنترل انرژی خطرناک در سیستم‌های پنوماتیک و هوای فشرده NIOSH
6. آزمایشگاه مهندسی Fluid Power و سیستم‌های پنوماتیک دانشگاه ایالتی مینه‌سوتا
7. مبانی مهندسی توان سیال و سیستم‌های پنوماتیک دانشگاه ایالتی اکلاهما
8. معرفی رسمی سیلندرهای High-Force و Tandem فستو
9. دیتاشیت رسمی جک FESTO ADNH-25
10. دیتاشیت رسمی جک FESTO ADNH-40
11. دیتاشیت رسمی جک FESTO ADNH-63
12. دیتاشیت رسمی جک FESTO ADNH-100
13. آشنایی با عملکرد و ساختار سیلندر پنوماتیک
14. استانداردها و کالیبراسیون اندازه‌گیری فشار در NIST
