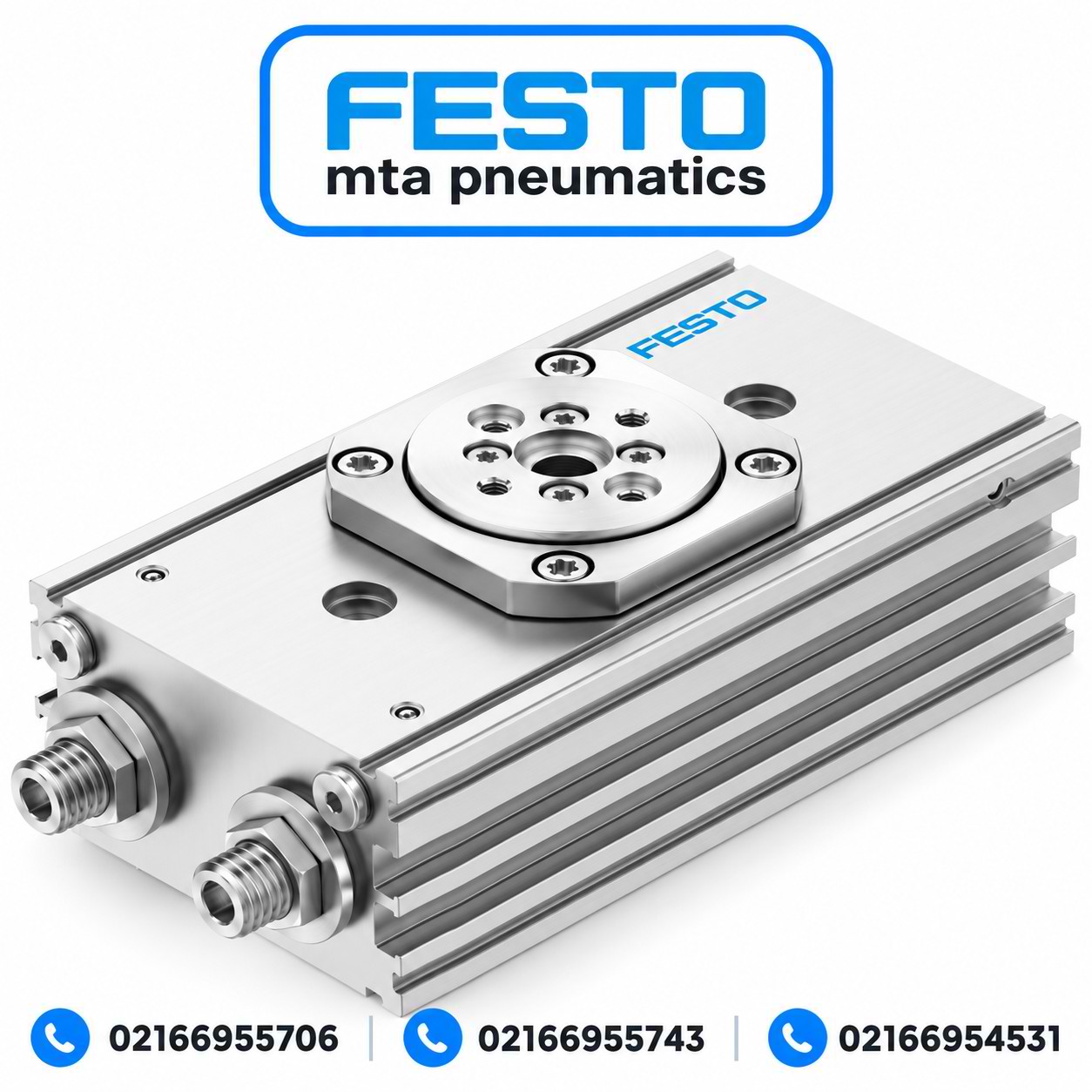

معرفی جک چرخشی پنوماتیک FESTO DRRS

Festo DRRS semi-rotary pneumatic drive

کمپانی تولیدکننده: Festo
کشور برند: آلمان (Germany)
نوع محصول: جک چرخشی پنوماتیک / Semi-Rotary Pneumatic Drive
مکانیزم عملکرد: Twin-Piston Rack and Pinion / دو پیستون با مکانیزم دنده شانه‌ای
نوع عملکرد: دوطرفه / Double-Acting
دارای مدارک و مستندات فنی رسمی Festo
سری / مدل نامبر: DRRS
مدل‌های اصلی: DRRS-P / DRRS-Y9
سایزهای اصلی: 12 / 16 / 20 / 25
زاویه چرخش نامی: 180° / حداکثر زاویه چرخش: 200°
نوع شفت خروجی: FH / Hollow Flanged Shaft
سیستم ضربه‌گیری: P / Elastic Cushioning و Y9 / Self-Adjusting Linear Shock Absorbers
وضعیت محصول: Active Series / Current Festo Product Family

گارانتی اصالت و دو سال تعویض

موجودی انبار و ارسال ۲۴ ساعته

♦ بسته به مشخصات کالا تا ۷ روز قابل استرداد می‌باشد.
♦ تصوير نمايش داده شده بعنوان نمونه قابل عرضه مي باشد.

جک چرخشی فستو FESTO DRRS چیست و برای چه پروژه‌ای انتخاب مناسبی است؟

جک چرخشی فستو FESTO DRRS یک اکچویتور نیمه‌دورانی پنوماتیک Twin-Piston با مکانیزم Rack and Pinion برای Handling و اتوماسیون صنعتی است. برای انتخاب دقیق جک چرخشی فستو FESTO DRRS باید گشتاور، ممان اینرسی، زمان چرخش، بار خروجی و نوع Cushioning هم‌زمان بررسی شوند.

سایزها: 12 / 16 / 20 / 25
زاویه نامی: 180°
گشتاور در 6 bar: 0.9 تا 6.6 Nm
Cushioning: مدل‌های P و Y9

محصولات آکبند100%

100%

قیمت های رقابتی100%

100%

خدمات فروش100%

100%

گارانتی و پشتیبانی100%

100%

مشاوره فنی100%

100%

Reference Accuracy of Span

Turndown Ratio

Long-Term Stability ±0.2%

Total Installed Performance

رضایت مشتریان از خرید محصول جک چرخشی فستو FESTO DRRS

برای انتخاب DRRS فقط گشتاور را بررسی نکردیم؛ با بررسی بار، ممان اینرسی و زمان چرخش، مدل مناسب پروژه مشخص شد و از انتخاب سایز غیرضروری جلوگیری کردیم.

مدیر نت – صنایع بسته‌بندی

مهم‌ترین ابهام ما تفاوت DRRS-P و DRRS-Y9 بود. بررسی شرایط واقعی حرکت و نحوه توقف بار کمک کرد تا نوع Cushioning را متناسب با سیکل دستگاه انتخاب کنیم.

سرپرست اتوماسیون – خطوط مونتاژ خودرو

برای Replacement، عکس Nameplate و Part Number تجهیز قبلی بررسی شد و قبل از سفارش، مشخصات نصب و Configuration با مدل جایگزین تطبیق داده شد.

مسئول خرید – صنایع داروسازی

پس از نصب DRRS، سرعت حرکت را مرحله‌ای تنظیم کردیم و موقعیت سنسورها و End Position را زیر بار واقعی آزمایش کردیم. این روش راه‌اندازی کنترل‌شده‌تر و قابل‌اطمینان‌تری به ما داد.

طراح ماشین‌آلات صنعتی

در ابتدا تصور می‌کردیم مشکل از خود اکچویتور است، اما بررسی فشار دینامیکی و مسیر هوای فشرده نشان داد افت فشار مدار عامل اصلی کاهش سرعت DRRS بوده است.

مدیر تولید – کارخانه کاشی و سرامیک

وجود Type Code و Part Number دقیق باعث شد سفارش DRRS صرفاً بر اساس نام سری انجام نشود و سایز، Cushioning و مشخصات مدل قبل از خرید کنترل شوند.

تکنسین ارشد تاسیسات مکانیکی

مزایا جک چرخشی فستو FESTO DRRS چیست و قبل از خرید چه نکاتی را باید بدانیم؟

1. دقت و لقی کم:

ساختار Twin-Piston/Rack-and-Pinion برای حرکت‌های تکرارشونده و موقعیت‌های انتهایی دقیق طراحی شده است.

2. تحمل بار مناسب:

Bearing و ساختار خروجی برای کاربردهای Handling طراحی شده و امکان نصب مستقیم مجموعه‌های مکانیکی را در محدوده مجاز فراهم می‌کند.

3. شفت توخالی:

Hollow Flanged Shaft امکان عبور خطوط هوای فشرده یا سیگنال‌های الکتریکی را از مرکز فراهم می‌کند.

4. دو راهکار Cushioning:

امکان انتخاب P با ضربه‌گیری الاستیک یا Y9 برای کاربردهایی با نیاز بیشتر به جذب انرژی، انتخاب را متناسب با دینامیک ماشین می‌کند.

5. انعطاف نصب و سنسور:

شیارهای دو طرف برای Proximity Sensor و چند روش نصب، Integration در ماشین را ساده‌تر می‌کنند.

معایب جک چرخشی فستو FESTO DRRS چیست و قبل از خرید چه نکاتی را باید بدانیم؟

1. انتخاب فقط با Torque اشتباه است:

Moment of Inertia، Swivel Time، Axial Load و Bending Moment نیز باید بررسی شوند.

2. جایگزین Servo نیست:

اگر پروژه به تعداد زیادی زاویه برنامه‌پذیر و Motion Profile پیوسته نیاز دارد، باید راهکار الکتریکی نیز بررسی شود؛ DRRS اساساً برای Semi-Rotary Motion پنوماتیکی طراحی شده است.

چگونه FESTO DRRS مناسب را قدم‌به‌قدم انتخاب کنیم تا بعد از نصب غافلگیر نشویم؟

1. زاویه حرکت را تعیین کنید:

ابتدا مشخص کنید ماشین دقیقاً چه مقدار Rotation نیاز دارد و موقعیت‌های ابتدا و انتهای حرکت کجا هستند.

2. بار را تعریف کنید:

جرم، ابعاد، مرکز جرم و فاصله آن از محور را مشخص کنید؛ فقط وزن قطعه برای انتخاب Rotary Actuator کافی نیست.

3. Moment of Inertia را بررسی کنید:

خصوصاً در بازوهای بلند و Handling سریع، اینرسی می‌تواند قبل از Torque به عامل محدودکننده تبدیل شود.

4. Torque موردنیاز را محاسبه کنید:

آن را با Torque قابل دسترس DRRS در فشار واقعی ماشین مقایسه کنید، نه صرفاً فشار اسمی کمپرسور.

5. Swivel Time را وارد تصمیم کنید:

حرکت سریع‌تر یعنی شرایط دینامیکی سخت‌تر؛ نمودارهای Inertia/Swivel Time باید بررسی شوند.

6. بین P و Y9 انتخاب کنید:

برای بار و سرعت موردنظر مشخص کنید Elastic Cushioning کافی است یا Self-adjusting Shock Absorber مناسب‌تر خواهد بود.

7. Part Number نهایی را کنترل کنید:

سایز، Cushioning، Output Interface، Position Sensing و لوازم جانبی را قبل

منابع علمی و تخصصی

اگر قرار باشد FESTO DRRS را برای پروژه خود انتخاب کنید، مهم‌ترین چالش شما کدام است: گشتاور، ممان اینرسی، سرعت چرخش، انتخاب بین P و Y9 یا پیدا کردن Part Number مناسب؟

اگر در انتخاب جک چرخشی فستو FESTO DRRS برای یک ماشین واقعی با ابهام روبه‌رو هستید، مشخصات پروژه‌تان را در بخش دیدگاه‌ها بنویسید؛ به‌خصوص وزن و ابعاد بار، زاویه چرخش، زمان حرکت، فشار کاری و نوع کاربرد را ذکر کنید تا امکان بررسی فنی دقیق‌تر وجود داشته باشد.

مدل یا مشخصات پروژه‌تان را در کامنت بنویسید؛ اگر بین DRRS-12، 16، 20 یا 25 و همچنین P و Y9 مردد هستید، شرایط کاری را مطرح کنید تا انتخاب‌ها را از نظر فنی مقایسه کنیم.
